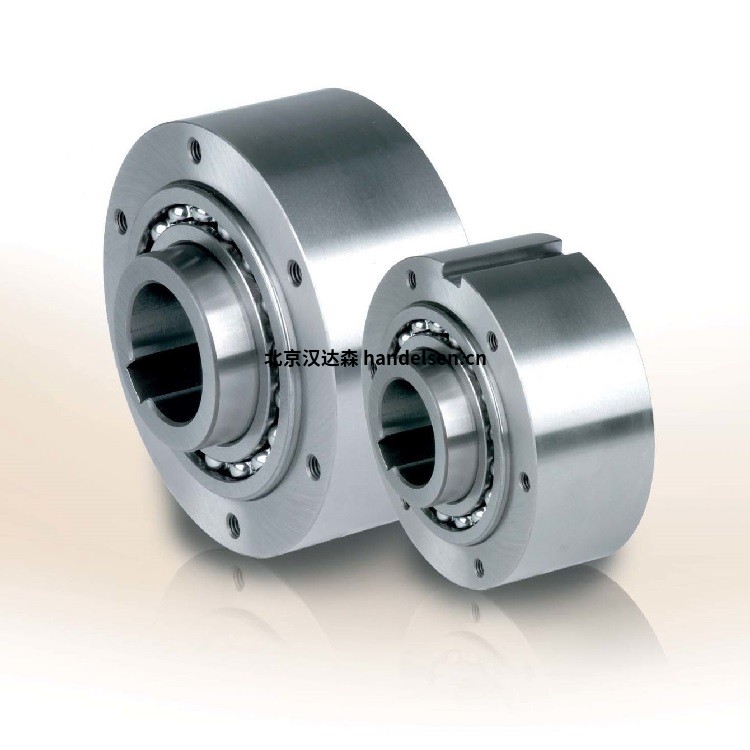

德國Stieber SMZ系列離合器 產品介紹



Stieber SMZ系列離合器是密封、楔塊式飛輪，軸承使用兩個 60..ZZ 系列脂潤滑軸承支撐。



設備交付時已潤滑脂潤滑，準備安裝。SMZ 單元旨在作為多用途，用于各種應用。下頁顯示了典型的安裝布置。內圈與軸鍵合。外圈的內徑（尺寸 D4）應用作連接部件（鏈輪、皮帶輪、齒輪、扭矩臂...）的安裝記錄。安裝套管應符合 g6 公差。



產品型號介紹：

Stieber SMZ系列離合器SMZ20 ，內徑：20mm，外徑：80mm，扭矩300Nm，轉速：1600min-1

Stieber SMZ系列離合器SMZ35 ，內徑：35mm，外徑：110mm，扭矩1100Nm，轉速：1400min-1

Stieber SMZ系列離合器SMZ70 ，內徑：70mm，外徑：175mm，扭矩4300Nm，轉速：1000min-1





    Stieber SMZ系列離合器位于發動機和變速箱之間的飛輪殼內，用螺釘將離合器總成固定在飛輪的后平面上，離合器的輸出軸就是變速箱的輸入軸。在汽車行駛過程中，駕駛員可根據需要踩下或松開離合器踏板，使發動機與變速箱暫時分離和逐漸接合，以切斷或傳遞發動機向變速器輸入的動力。離合器是機械傳動中的常用部件，可將傳動系統隨時分離或接合。對其基本要求有：接合平穩，分離迅速而徹底；調節和修理方便；外廓尺寸??；質量小；耐磨性好和有足夠的散熱能力；操作方便省力，常用的分為牙嵌式與摩擦式兩類。



軸承不得軸向受壓。通常情況下，AL，ALP類型與標準封面一起使用 旨在傳遞扭矩，并提供油潤滑和密封。 通常這些封面成對使用根據以下頁面中顯示的組合。AL型號的外圈很容易接收和中心任何厭倦H7容差的組件。 扭矩是在這種情況下，通過螺栓傳遞通過蓋板。類型AL，ALP是相同的，除了ALP類型有外徑上的鍵槽傳遞扭矩。每個單元都要提供兩個紙封外圈和蓋板之間。



產品型號介紹：

Stieber SMZ系列離合器SMZ20 ，內徑：20mm，外徑：80mm，扭矩300Nm，轉速：1600min-1

Stieber SMZ系列離合器SMZ35 ，內徑：35mm，外徑：110mm，扭矩1100Nm，轉速：1400min-1

Stieber SMZ系列離合器SMZ70 ，內徑：70mm，外徑：175mm，扭矩4300Nm，轉速：1000min-1



Stieber產品型號

Stieber SMZ 70

Stieber CSK 30-2RS

Stieber GFR 30

Stieber GFR 40

Stieber DC 5476A



Stieber SMZ系列離合器SMZ20
