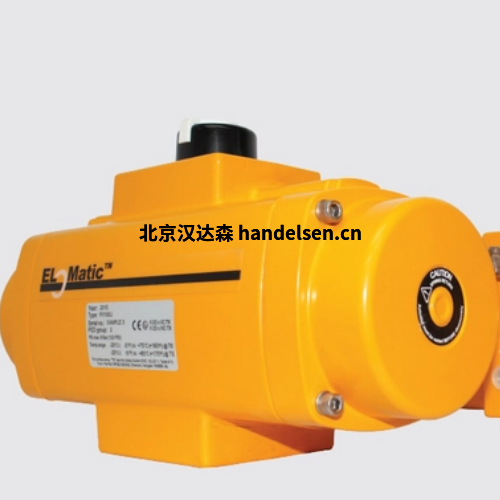

EL-O-Matic氣動執行器 F 系列詳細參數

一般規格

扭矩范圍

雙作用： 119 至 38510 lbf.in (13.4 至 4338 Nm) 在 80psig (5.5 barg)

彈簧回位：最大彈簧組時彈簧末端扭矩為 41 至 15867 lbf.in（5 至 1793 Nm）

壓力范圍

雙作用：

— 2.9 至 120 psig（0.2 至 8.3 barg）

彈簧復位：

— 87 至 120 psig（6 至 8.3 barg），最大彈簧設置

— 43.5 至 120 psig（3 至 8.3 barg），彈簧數量減少

壓力介質

空氣、干燥或潤滑的惰性氣體

露點至少低于環境溫度 10K

對于低于零的應用，采取適當?shù)拇胧?/p>

提到的壓力水平是“表壓”。表壓等于絕對壓力減去大氣壓力。

循環壽命

根據 EN15714-3，正常工作壽命為 500,000 次循環，其中 1 個循環是 1 個打開行程和 1 個關閉行程。

結束

主體：鉻酸鹽和聚氨酯粉末涂層

端蓋：鍍鉻和聚氨酯粉末涂層

活塞：鉻酸鹽

小齒輪：硬質陽極氧化

緊固件：不銹鋼或 Deltatone 涂層潤滑

嘉實多高溫潤滑脂（或同等產品）

溫度范圍

標準：-4°F 至 176°F（-20°C 至 +80°C）

選項：

— 低溫：-40°F 至 176°F（-40°C 至 +80°C）

— 高溫：+14°F 至 250°F（-10°C 至 +120°C
