  OMAL Item 270-474蝶閥介紹參數

OMAL是一家成立于1972年的意大利企業,專注于設計和生產高品質的控制裝置和自動化設備,廣泛應用于水暖、液壓、氣動等領域。

常歡
QQ:2850590584  點擊這里給我發消息
手機:13021972807
電話:010-64714988-212
傳真:010-64714988-668
郵件:tk9@handelsen.cn
常歡郵箱:tk9@handelsen.cn電話:010-64714988-212 常歡微信二維碼




OMAL是由一群從事球閥制造和生產的企業家家族于1981年成立的公司。創始人Agostino Bonomi先生在Polaveno (Val Trompia的地區)開業。
他的企業家才能非凡,是在那些年中了解了針對工業用途的產品進行自動化和定制的重要性。

事實證明,這種逆流選擇以及對專門設計用于不同應用和客戶類型的閥門的技術人員和工程師團隊的投資是成功的。對最復雜的技術需求的答案。性能的重要保證。 OMAL商業模式的差異化戰略使該公司得以成長并向國外市場(主要是德國)開放。

常規參數:

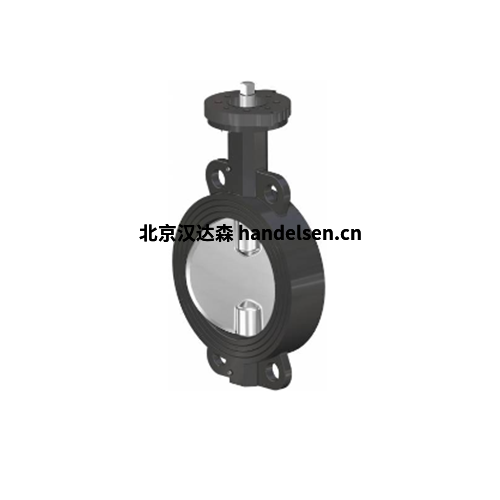

OMAL精心研究并制造的蝶閥分為Wafer和Lug系列,尺寸介于DN40~DN600之間(Lug DN300),可應對各工業領域中的絕大多數應用需求。

  • 滿足UNI EN593的常規要求;

  • 滿足EN558-20系列的標準化閥軸;

  • 密封件滿足EN 12266-1等級A的規定,壓差可達16bar。

  • 借助硫化工藝使彈性體覆蓋在硬質支撐環上形成的半剛性整體密封件。

  • 密封件的幾何構造能夠更佳地貼合閥體,且法蘭密封件無需額外增加元件。法蘭的緊固度不會影響閥門的驅動扭矩和運行狀態。

  • 蝶閥的邊緣拋光處理可以增強密封性,降低操縱扭矩的同時顯著降低密封件的磨損。

  • 閥軸引導套。

  • 閥軸-蝶板之間的接合采用無緊固件(螺栓、螺釘、銷釘?shù)龋┑碾p軸連接,可減少磨損和破損風險。

  • 此外,這一結構亦簡化了拆解維護或清潔的流程。

  • 閥門頸采用EN ISO5211標準化方案,可連接任意類型的驅動裝置(氣動、電動和手動等)。

  • 所有組件均經過合理適配,確保閥門可以兼容工業處理過程中使用的流體。




標準配置:
- 270系列閥門:閥體和蝶板均為鑄鐵。*
- 474系列閥門:閥體和蝶板均為CF8M材質。

- 尺寸范疇:DN40至DN200 PN10 - PN16 - ANSI 150
- 標準法蘭接埠:PN10 - PN16 - ANSI 150
• ISO 5752標準化面到面尺寸
- ISO 5211標準閥門端頭
- 配備金屬-金屬密封件的閥門經過專門設計,用于截止燃燒廢氣、工業鍋爐煙霧,適用于作業溫度介于-50℃~+100℃的熱電聯產設施。
- 使用壓力:PN 16 bar:DN40~DN200
- 本型閥門密封件的密封損失約為1.5-2%以內。

*CF8M適用于DN100(含)以內的閥門

選裝配置:

- DN40至DN400尺寸產品的使用溫度為-50℃~+500℃。Item 270-474蝶閥
