德國Spieth DSK20.37螺母現貨用于同步帶皮帶輪

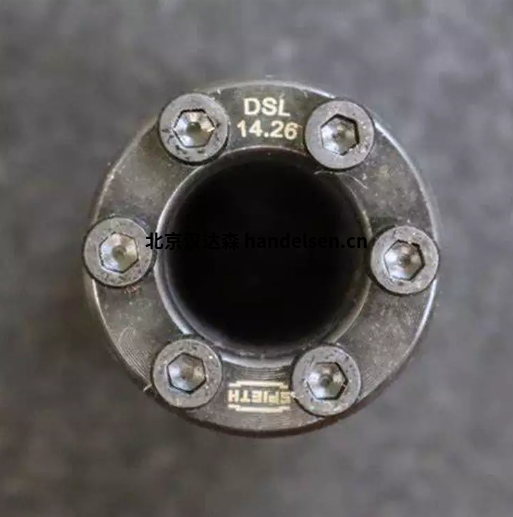

帶有集成夾緊螺釘?shù)?DSK 系列夾緊套件。

夾緊裝置松動，易于組裝或拆卸，有連接間隙。

夾緊組夾緊，連接居中，重載。擰緊時無橫向偏移。這導致了高度精確的定心和最佳的同心度。

省力

連接部件設計簡單。

通過連接游隙輕松組裝和拆卸所有組件。

夾緊過程中的軸向阻力最小。

夾緊起始可以自由設計。

快速斷開連接。

更多成功

高同心度。

將振動激勵降至。

高扭矩和軸向力。

適用于交變扭轉。

軸向位置和角度位置可自由選擇。

保護連接部件。

可自動/可切換連接。

可 重用。

可用于帶槽的軸。

DSK 30.47技術參數                 DSK 20.37技術參數

貨號 K-11103002                      K-11102002

拉伸元件型號 DSK 30.47       DSK 20.37

內徑 30mm                                20mm

外徑 47mm                               37

高度 31mm                                  41

張緊螺釘 M4（ISO 4762）         M4

螺釘高 4mm                             4mm

預緊扭矩 5Nm                         5Nm

螺釘數量 6                                 6

傳輸扭矩 321Nm                 230Nm

軸向拉力 21400N                23000N

Spieth 夾具套件的安裝數據表

1、仔細清潔夾緊組、軸、輪轂孔，并用不含減摩添加劑的低粘度機油輕輕上油。

2.在不施加任何大力的情況下連接夾緊組和連接部件。

3.將夾緊螺釘均勻地分階段和橫向擰緊，直到消除安裝間隙。為了獲得良好的出局結果，消除比賽尤為重要。

4. 繼續均勻地橫向擰緊螺釘，分幾遍，直到達到預緊扭矩

5.最后，依次檢查預緊扭矩。

如果對同心度的要求很高，則可以通過對夾緊螺釘?shù)膯为?dú)調整產生積極影響。

在頻繁組裝或拆卸的情況下，我們建議降低擰緊扭矩。請注意，這也可以降低可傳輸?shù)呐ぞ亍?/p>

拆除

注意：如果處理得當，Spieth 夾具組可重復使用。

拆卸以與組裝相反的順序進行：

1. 分階段和橫向稍微松開張緊螺釘。

2.逐步橫向松開夾緊螺釘。

經過重復的裝配過程后，頭部和支撐面之間的夾緊螺釘上的摩擦條件可能會發生不利的變化。擰緊時，可能會發生粘滑，表現為張緊螺釘?shù)牟环€(wěn)定運動（開裂）。

在這種情況下，應使用不含減摩添加劑的機油重新潤滑螺桿頭支架。如果粘滑效應繼續發生，則必須用新的原裝 Spieth 夾緊螺釘更換夾緊螺釘。

注意：放松時，分階段和橫向松開所有夾緊螺釘，以免螺釘過載。否則，可能會導致螺釘斷裂和夾緊組或后續組件的損壞。

Spieth DSK20.37螺母現貨用于同步帶皮帶輪
