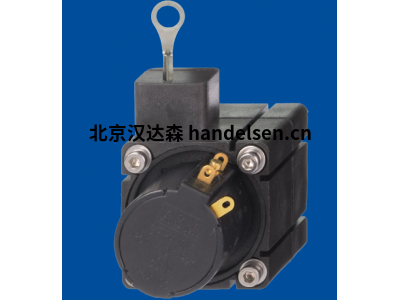

ASM電纜延長位置傳感器WS31 / WS42用于需要精確定位應用

ASM傳感器為位移、角度和傾斜度提供創新的高質量傳感器解決方案?；?0多年的經驗，ASM傳感器已成為位置傳感器開發和生產的公司。7條產品線的產品系列可滿足眾多應用要求。

ASM主營產品

位移傳感器

角度傳感器

傾角傳感器

ASM電纜延長位置傳感器WS31 / WS42說明

帶磁性絕對值編碼器的新一代 posi電線®電纜延長傳感器比傳統電纜傳感器更堅固。非接觸式磁性多霍爾編碼器技術無磨損，遠遠優于光學編碼器和電位計解決方案 - 特別是在具有挑戰性的環境條件下。新一代傳感器提供冗余編碼器系統，并具有帶光學編碼器或電位計的型號。

該系列的最新成員包括帶有集成傾角傳感器的型號。

ASM電纜延長位置傳感器WS31 / WS42優勢

采用磁性絕對值編碼器，比傳統電纜傳感器更堅固

防護等級高達 IP68/IP69

抗振動和沖擊

線性度高達 0.01%

測量長度可達 40,000 mm

ASM WS31 / WS42電纜延長位置傳感器應用

posi電線®電纜延長傳感器用于需要精確定位以線性運動移動的元件的應用。

Posi線®傳感器也適用于具有挑戰性的環境。這確保了自動化、工藝技術以及工業和研究的許多領域的可靠運行，例如，在搬運系統、電梯技術、起重、輸送和存儲技術、醫療技術以及風力發電廠中。

飛機拖拉機

磁共振掃描儀

架空電動單軌

隧道掘進機

剪刀式升降機

貨物裝載機

ASM WS31 / WS42原理

Posi電線®電纜延長傳感器通過展開測量電纜來確定線性位置。該過程將磁性絕對值編碼器系統集成到新的正控線®傳感器中，該傳感器可生成電纜卷筒旋轉的讀數。然后，傳感器電子設備將信號轉換為傳統的行業標準輸出類型。

ASM WS31 / WS42技術參數

規格

輸出 電位計 1 kΩ，電壓 0.5 ...10 V，電流 4 ...20 mA，2 線，增量編碼器

分辨率 模擬：基本上是無限的，增量 6 脈沖/毫米，10 脈沖/毫米

線性 模擬： ±0.35 % f.s.， 其他值可根據要求提供，增量： ±0.20 % f.s.

傳感裝置 精密電位器，光學編碼器

外殼材料 聚甲醛電纜：不銹鋼

防護等級 IP50 防護等級

連接 焊片（電位計）電纜輸出，4 針插座 M8（僅適用于 R1K）

重量 約 100 - 200 g
