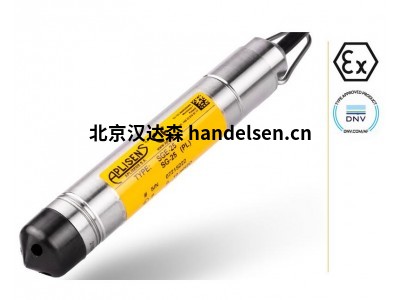

aplisens SGE-25 SGE-16隔膜內置過壓保護靜壓液位探頭

應用

SGE-25 靜壓液位探頭適用于

測量儲罐、深井或壓水計中的液位。

或壓水計中的液位。

SGE-16 探頭是一種專用設備，設計用于測量窄直徑壓水計中的水位。

用于測量窄直徑壓水計或井中的水位。

或水井中測量水位的專用設備。

工作原理和構造

探頭根據液柱高度與水位之間的簡單關系測量液位。

液柱高度

與所產生的靜水壓力之間的簡單關系。壓力

測量是在浸入探頭的分離膜片的液面上進行的，并與大氣壓力相關聯。

通過電纜中的毛細管與大氣壓力相關聯。

有源傳感元件是一個壓阻硅傳感器。

傳感器。

隔膜與介質隔開。電子放大器與傳感器一起工作，用于使信號標準化。

電子放大器與傳感器一起工作，旨在使信號標準化。

過壓保護電路，可保護探頭免受以下因素的損壞

保護探頭免受大氣放電或相關大電流

放電或相關大電流工程

設備。

安裝、使用方法

當探頭下降到參考液位時，可以

自由懸掛在電纜上，或放在水箱底部。

帶毛細管的電纜可使用標準信號電纜延長。

標準信號電纜。在連接電纜時，建議使用 Aplisens SG 專用電纜掛鉤。電纜

電纜連接處應安裝在一個非熱密封的

箱內（箱內壓力應等于大氣壓力

內壓應等于大氣壓），以防止水或其他雜質進入毛細管。

防止水或其他雜質進入毛細管。Aplisens

建議使用 Aplisens PP 接線盒。

對于信號傳輸線較長的系統，建議使用

UZ-2 過壓保護電路。

UZ-2 過電壓保護電路。

電纜連接。纏繞探頭電纜時

時，最小纏繞直徑應為 30 厘米。

電纜應避免機械損傷。

電纜應避免機械損傷。

如果罐內可能出現湍流（例如，由于混合器的運行或湍流的流入），則應將探頭安裝在篩網內。

湍流），則應將探頭安裝在屏蔽管內（例如用塑料制成的屏蔽管）。

管內（如 PVC 管）。如果要將探頭下放到

如果探頭下放深度超過 100 米，則應將纜繩懸掛在鋼制吊繩上。

提升繩。嚴禁用機械方法清潔探頭隔膜。

嚴禁使用機械方法清潔探頭隔膜。

靜壓液位探頭 SGE-25 和 SGE-16

 測量范圍：最小 0...1 mH2O，最大 0...500 mH2O。

 輸出信號：可選 4...20 mA、0...10 V、0...3 V、0...5 V、0.5...4.5 V

 測量精度： 0.2

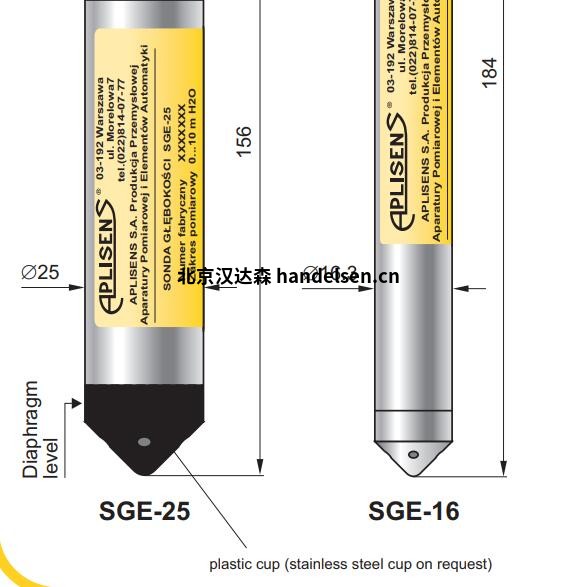

靜壓液位探頭

SG -25 和 SG -16 E E

提升手柄

隔膜

液位

 任何測量范圍

從 1 到 500 m H2O

 內置過壓

保護電路

 海事證書 DNV

 ATEX 固有安全
