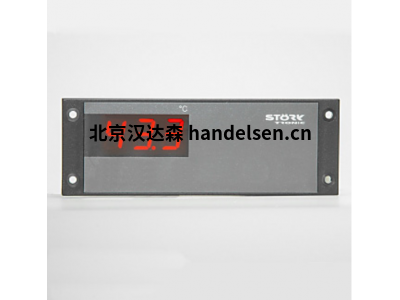

ST121-BX1TA.01溫度指示器



ST121-BX1TA.01 多功能 230AC

顯示器和開關的 pt.測量代碼 900320.023



技術特點

外殼尺寸ST121 正面：120x42mm

230V交流電源

開關輸入 無

開關量輸出：無

傳感器類型多傳感器輸入

ST-Bus 可用不

軟件 01



產品描述

ST121-BX1TA.01溫度指示器用于顯示溫度，并連接Pt100或PTC電阻傳感器。得益于 3 位顯示屏，可以顯示 -80 至 400°C 之間的溫度。 顯示器由 230 V 交流電供電。任何溫差都可以通過軟件進行補償。



安裝說明；



電氣連接

電氣連接只允許經批準的技術人員使用。

在安裝和連接控制器以及選擇所用接線材料時，必須遵守 VDE 0100“標稱電壓低于 1000 V 的大電流裝置安裝規定”的電流要求。

開關接觸器和其他感性負載可能導致故障，在極端情況下還會導致穩壓器損壞。我們建議將接觸器線圈連接到火花放電器。

調節器及其連接的裝置包含帶電部件。在任何情況下，客戶都不得打開外殼。如果可能與帶電部件接觸，則必須將設備與電源斷開 2 極。

所有探頭和信號電纜必須與控制和電源電壓電纜物理隔離，并且不得并聯鋪設，以避免電容或電感耦合。應盡可能使用屏蔽測量電纜。

穩壓器必須與保護導體接地。為防止接地回路和泄漏電流，必須為所有接地電纜提供公共接地連接，連接到電源保護導體（不同穩壓器之間沒有接地線）。

請勿將其他消費者連接到穩壓器的電源端子。

請勿在有爆炸危險的環境中使用調節器。



干擾控制說明

在控制單元中使用微處理器可以在不犧牲易用性和清晰度的情況下執行復雜的任務。但隨著任務種類和測量精度的提高，對干擾的敏感性也在增加。



歐洲標準 VDE 0843 用于過程技術中測量、控制和控制設備的電磁兼容性 （EMC） 定義了可以施加在設備上的干擾級別。為了使系統運行沒有缺陷，干擾應明顯低于這些指導值。然而，在實踐中，當干擾源未完全消除時，會發生更高水平的干擾。



潛在的中斷源

干擾可以通過傳導或電磁輻射傳播。最有害的影響通常來自傳導干擾。可能的干擾源是：



退回的聯系人

切割感性負載

不利的電纜管理

電纜橫截面太小

搖搖晃晃的觸點

踏頻功率級

相位角控制

功率分離

高頻發生器



安裝的基本規則

安裝處理器控制的控制系統時，必須遵守以下原則：



盡可能不允許干擾源，即進行驅蟲并盡量減少干擾水平（根據 VDE 0875 驅蟲，根據 VDE 0874 實施）。原則上，必須在干擾發生的地方消除干擾。驅蟲劑必須盡可能靠近干擾源使用。

將不可避免的干擾源放置在盡可能遠離控制系統的地方。

所有探頭和信號電纜必須與控制和電源電壓電纜物理隔離，以避免電容或電感耦合。

使用屏蔽測試引線并將屏蔽層接地。如果可能，請?zhí)峁﹩蝹€(gè)公共接地插座，以避免接地回路和漏電流。

建議為控制系統的電壓供應提供一條單獨的主電源線，這樣可以減少通過主電源線引入的雜散電平，并使在切換大負載時電壓降不那么明顯。

對于開關感應用電器，必須通過與直流和交流電壓網絡不同的保護元件來降低產生的感應電壓。

在直流電壓網絡中，在最簡單的情況下，具有高沖擊電流電阻的續流二極管可以限制感應電壓。

在交流電壓工作的情況下，通常使用RC濾波器，該濾波器必須直接放置在電感器上并適應它。如果線圈的電感是已知的，則可以通過計算或?qū)嶒?yàn)來確定濾波器的值。只能使用符合 VDE 0565 標準的電容器。

在穩壓器的開關觸點上安裝RC濾波器非常成問題，因?yàn)榧词归_(kāi)關處于開路位置，也會有無功電流流過濾波器。這可能大于接觸器的保持電流，因?yàn)殚]合觸點不再打開。

晶閘管、三端雙向可控硅或 SSR 等固態開關由于其非線性特性和有限點火電壓而產生雜散電壓。由于它們的阻斷電壓有限，它們還需要防止電涌。我們經常使用壓敏電阻、RC濾波器或扼流圈。如果可能，建議對固態開關使用零電壓開關。

在電源電壓調節器上的主電源受到強烈干擾的情況下，使用電源濾波器。過濾器應盡可能靠近調節器安裝，并用短電纜連接，以避免接觸。必須將過濾器連接到保護接地。請注意，一個小的無功電流流向大地。

控制器切換的用電設備不應從網絡濾波器后面的控制器側獲取電源。



所有干擾控制措施都具有延長組件使用壽命的積極副作用，從而延長系統的使用壽命。對于開關接觸器，RC濾波器可顯著減少燒傷。
