在工業自動化、機器人技術、醫療設備和高端制造領域，精確的位置和速度反饋是系統性能和可靠性的基石。Dunkermotoren，作為德國精密驅動技術的代表品牌，其AE 65系列增量式編碼器正是為滿足這些嚴苛應用需求而設計的典范。這款編碼器憑借其卓越的精度、堅固的結構和緊湊的尺寸，贏得了工程師和系統設計師的廣泛信賴。
一、核心定位：精密反饋的微型動力源

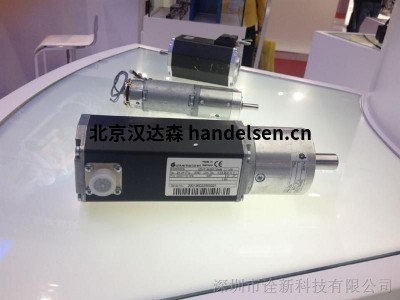

AE 65 編碼器定位于需要高分辨率、高精度位置/速度反饋且空間受限的應用場景。它完美適配Dunkermotoren自家的BLDC電機（如BG 65系列），同時也廣泛應用于其他需要緊湊型高性能反饋的旋轉設備。其設計精髓在于：
微型化： 直徑僅65mm，長度極短（典型值小于20mm），最大化節省安裝空間。
高精度/分辨率： 提供多種高分辨率選項，滿足精確定位需求。
堅固耐用： 采用工業級設計，具備優異的抗沖擊、抗振動和環境耐受能力。
信號可靠性： 差分信號輸出（RS422）確保在工業電磁環境下信號的穩定傳輸。
靈活性： 提供多種安裝選項（軸套、通孔）、多種分辨率版本和電氣接口配置。
二、深度技術解析：卓越性能的奧秘
核心傳感技術：光學增量式編碼
原理： 內部包含一個精密光柵盤（刻有明暗相間的條紋）和一個固定安裝的光電檢測模塊（含LED光源和光電探測器陣列）。
工作流程： 電機軸帶動光柵盤旋轉，光電探測器檢測光通量的周期性變化，將其轉換為兩路相位差90°（電角度）的近似正弦波信號（通常標記為A和B）。
優勢： 技術成熟，成本相對較低，分辨率高，響應速度快，無接觸無磨損，壽命長。
分辨率：捕捉細微運動
定義： 編碼器每轉一圈輸出的脈沖數（Pulse Per Revolution, PPR）。這是衡量其測量精細度的關鍵指標。
AE 65 典型選項： 提供多種高分辨率版本，常見范圍從512 PPR到非常高的4096 PPR（甚至更高，具體需查閱最新官方規格書）。例如：
1024 PPR： 每轉輸出1024個A/B脈沖周期。
2048 PPR： 更精細的位置反饋。
4096 PPR： 極高分辨率，適用于需要極高定位精度的場合。
電氣倍頻： 實際應用中，驅動器或控制器通常會對A、B相信號進行4倍頻處理（通過檢測每個脈沖的上升沿和下降沿），將有效分辨率提高4倍。例如，一個標稱1024 PPR的編碼器，倍頻后相當于4096 counts/revolution (CPR)。
輸出信號：穩定可靠的信息傳遞
標準配置： 差分線路驅動器輸出 (RS422/TTL Differential)。
信號線： A, /A (A反相), B, /B (B反相), Z, /Z (Z反相), U, /U (U反相 - 5V電源差分參考，可選或特定型號提供)。
優勢：
強抗干擾性： 差分信號對共模噪聲（如電機噪聲、電源噪聲）有極強的抑制能力，特別適合長距離傳輸（可達數十米）和惡劣電磁環境。
高速能力： 支持更高的信號頻率（更高轉速）。
兼容性： 工業標準接口，廣泛兼容各類伺服驅動器、PLC高速計數模塊和運動控制器。
信號解釋：
A/B 相： 提供位置和速度信息。A、B相信號的相位關系（90°）決定了旋轉方向（A領先B為正轉/順時針，B領先A為反轉/逆時針）。
Z 相 (零位/索引信號)： 每轉一圈輸出一個脈沖（或一個窄脈沖），提供絕對的機械參考點。用于系統上電初始化時尋找“原點”，或在多圈應用中輔助圈數計數（通常需配合外部計數器）。
U/V/W (換相信號 - 僅特定型號)： 有些與電機集成設計的型號可能提供與電機磁極位置對應的UVW霍爾信號，用于無刷電機的簡易換向控制（通常用于低成本或特定集成方案，非高精度位置環）。
電氣特性：穩健運行的保障
工作電壓： 通常為 5V DC ±5% 或 5V DC ±10%，需嚴格符合規格要求。
電流消耗： 典型值在100mA左右（具體看型號和負載），設計電源時需考慮。
輸出電路： 推挽式輸出，提供較強的驅動能力。
最大輸出頻率： 高達數百kHz（如300kHz或更高），決定了編碼器能支持的最高電機轉速（Max Speed = (Max Frequency * 60) / (PPR * 4)）。
機械特性：堅固耐用，安裝靈活
尺寸與重量： 直徑65mm，長度非常緊湊（約15-20mm，不含軸），重量輕（通常幾百克），是空間敏感應用的理想選擇。
軸連接方式（關鍵！）：
軸套型 (Shafted / With Hub)： 最常見。編碼器自帶一個帶鍵槽（Keyway）或平面（Flat）的軸套。通過一個彈性聯軸器（如梅花聯軸器、膜片聯軸器）與電機軸連接。必須使用高質量的柔性聯軸器！ 這是補償電機軸與編碼器軸之間不可避免的微小徑向/角向偏差、避免損壞編碼器軸承的關鍵。
通孔型 (Hollow Shaft / Through Bore)： 編碼器中心有一個通孔。電機軸直接穿過此孔，通常通過一個漲緊套（Clamping Sleeve）或鎖緊螺釘將編碼器固定在電機軸上。安裝更直接，但需確保電機軸尺寸、公差和跳動嚴格符合要求。
軸承： 高品質精密軸承，保證低噪音、低摩擦和長壽命。
防護等級： 通常達到 IP64 (防塵，防濺水) 或 IP65 (防塵，防低壓水噴射)。使其能適應大多數工業環境，甚至輕度沖洗環境（IP65）。
環境耐受性：
工作溫度： 寬范圍，典型值為 -40°C 至 +100°C（甚至更高至+105°C或+125°C，需查具體型號），適應嚴苛工況。
抗沖擊/振動： 符合高等級工業標準（如IEC 60068-2-6, -2-27），確保在運輸、安裝和運行過程中的可靠性。
精度等級：性能的標尺
精度參數： 包含“精度”和“抖動”兩個關鍵指標。
精度： 指在整個旋轉范圍內，實際位置與理論位置的最大偏差（通常以角度分或角度秒表示，或換算成多少分之一圈）。AE 65作為精密編碼器，精度通常在 ±20角分以內（更高分辨率型號可能更優）。
抖動： 指在恒速旋轉時，單個脈沖周期內的時間或位置偏差（通常以角度秒或納秒表示）。抖動小意味著速度反饋更平穩、更精確。
影響因素： 光柵盤分度精度、軸承徑向跳動、安裝同軸度、電氣噪聲等。正確的安裝（尤其是軸對齊）對保證標稱精度至關重要。
三、核心優勢總結：為何選擇AE 65？
卓越的精度與分辨率： 提供高達4096 PPR及以上的選擇，結合差分信號和良好精度，滿足最苛刻的定位和速度控制需求。
極致的緊湊設計： 65mm直徑和超短長度，在空間受限的應用（如機器人關節、小型自動化設備、醫療儀器）中優勢無可替代。
非凡的堅固性與可靠性： 寬溫范圍（-40°C至+100°C+）、高防護等級（IP64/IP65）、優異的抗沖擊振動能力，確保在惡劣工業環境下長期穩定運行。
強大的抗干擾能力： 差分(RS422)輸出是工業噪聲環境下的黃金標準，保障信號長距離、高質量傳輸。
安裝靈活性： 軸套型（需配柔性聯軸器）和通孔型選項，適應不同的電機結構和安裝需求。
品牌信譽與品質保證： Dunkermotoren代表著德國工程品質，提供可靠的產品性能和技術支持。
四、典型應用場景：精密無處不在
AE 65編碼器的特性使其成為以下領域的理想選擇：
工業自動化：
高精度伺服電機（尤其是小型伺服電機）的位置和速度反饋。
機器人關節（SCARA、Delta、協作機器人）。
精密轉臺、分度盤。
數控機床的進給軸/主軸（小型或輔助軸）。
半導體制造設備（晶圓搬運、鍵合）。
激光加工設備（振鏡、旋轉臺）。
醫療與實驗室設備：
醫療影像設備（CT、MRI中的旋轉部件）。
手術機器人關節和執行器。
精密輸液泵、呼吸機。
實驗室自動化儀器（樣本分液器、離心機）。
AGV/AMR：
驅動輪電機的精確速度控制和里程計反饋。
包裝與印刷機械：
需要高精度套準或張力控制的小型輥筒、執行器。
測試與測量設備：
需要精確角度或轉速測量的儀器。
五、選型與安裝關鍵注意事項
選型要點：
分辨率(PPR)： 根據控制精度和電機最高轉速需求選擇。分辨率越高，位置控制越精細，但允許的最高轉速也越低（受限于最大輸出頻率）。
輸出信號： 確認所需接口（差分RS422是標準）。如有簡易換向需求，確認是否需要帶UVW信號型號。
軸連接方式： 軸套型（需配聯軸器）還是通孔型？需匹配電機軸尺寸（直徑、鍵槽/平面）或通孔要求。
電氣接口： 確認連接器類型（如M12圓形連接器）和引腳定義。
環境要求： 確認工作溫度、防護等級(IP)是否滿足。
機械尺寸與安裝孔位： 確保能容納在設備空間中，安裝孔位匹配。
認證： 如有特定行業認證需求（如醫療、食品），需確認型號是否滿足。
安裝黃金法則：
重中之重 - 軸對齊： 對于軸套型編碼器，必須使用高質量的柔性聯軸器！確保電機軸與編碼器軸之間的徑向偏差（Offset）、角向偏差（Angular Misalignment）和軸向竄動（End Play）嚴格控制在聯軸器和編碼器規格允許的范圍內（通常要求非常嚴格，如徑向<0.1mm，角向<0.5°）。錯誤的安裝是編碼器損壞的最常見原因！
通孔型安裝： 確保電機軸的尺寸、公差（特別是配合段直徑和跳動）完全符合編碼器要求。嚴格按照廠家說明使用漲緊套或鎖緊螺釘，施加正確的扭矩。
避免軸向負載： 編碼器軸承設計承受的軸向力很小。確保安裝方式不會對編碼器軸施加意外的軸向推力或拉力。
固定可靠： 編碼器殼體應牢固安裝到電機端蓋或支架上，避免振動引起松動或額外應力。
電纜應力釋放： 使用電纜固定頭或扎帶，防止電纜連接處因拉扯或振動而損壞。
接地： 確保編碼器外殼和屏蔽電纜良好接地，減少電氣干擾。
六、總結
| 馬世宇 QQ： 2850590587 手機：13002495941 電話：010-64714988-213 傳真：010-64714988-668 郵件：tk3@handelsen.cn |
 |
 |
Dunkermotoren AE 65增量式編碼器是精密運動控制領域的一款標桿產品。它成功地將高分辨率、高精度、卓越的抗干擾性和工業級的堅固耐用特性，濃縮在一個直徑僅65mm的超緊湊封裝內。無論是集成到高性能的BLDC伺服系統中，還是作為獨立傳感器應用于需要精確旋轉反饋的場合，AE 65都展現出了令人信服的性能。其廣泛的應用領域，從尖端的工業機器人和醫療設備到精密的自動化產線，充分證明了其技術價值和市場認可度。在選擇和使用AE 65時，深刻理解其技術特性，特別是嚴格遵循正確的安裝規范（尤其是軸對齊和使用柔性聯軸器），是確保其發揮最佳性能和長久可靠運行的關鍵。對于追求空間效率和性能極致的設計師而言，AE 65無疑是一個值得信賴的精密反饋解決方案。
