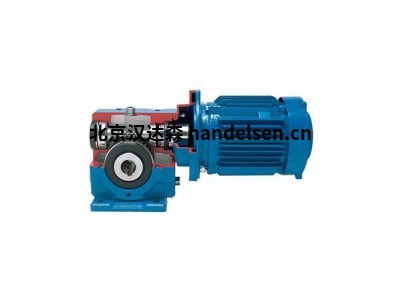

Renold JPM 渦輪減速機：靜默之力驅動工業脈動

Renold JPM 渦輪減速機：靜默之力驅動工業脈動

馬世宇 QQ： 2850590587   手機：13002495941 電話：010-64714988-213 傳真：010-64714988-668 郵件：tk3@handelsen.cn

在工業傳動的宏偉樂章中，減速機扮演著至關重要的節拍器角色，將高速旋轉的動力源轉化為設備所需的扭矩與速度。而在眾多減速技術中，渦輪蝸桿傳動以其魅力——尤其是大減速比下的緊湊設計、內在的自鎖安全性和平穩靜音運行——占據著不可替代的地位。來自英國百年工業傳動Renold的JPM系列渦輪減速機，正是這一領域的杰出代表，將經典渦輪蝸桿傳動的精髓與現代工程智慧融合，持續為全球工業領域注入可靠且高效的動力解決方案。

核心原理：蝸輪蝸桿的精密共舞

JPM系列的精髓，在于其核心的蝸輪蝸桿副傳動結構。其核心原理在于一個精密的蝸桿（通常由硬化合金鋼制成，表面極度光滑堅硬）與一個匹配的蝸輪（通常由耐磨青銅合金鑄造）呈90度交錯嚙合。當蝸桿高速旋轉時，其螺旋齒面與蝸輪的輪齒連續滑動接觸，將運動和動力高效地傳遞至蝸輪軸，同時實現大幅度的速度降低和扭矩倍增。這種滑動嚙合方式，賦予了JPM系列幾項關鍵優勢：

1. 大速比能力： 單級傳動即可實現的減速比（JPM系列通常提供5:1至100:1甚至更高的速比范圍），這在需要大幅降速的應用中價值，省去了多級齒輪傳動的復雜性。

2. 結構緊湊： 得益于單級實現大速比，JPM系列的整體結構異常緊湊，特別適合空間受限的安裝環境，為設備設計提供了更大的靈活性。

3. 運行平穩安靜： 蝸輪蝸桿的滑動嚙合本質上是連續的、漸進式的，這帶來了極其平穩的動力輸出和遠低于齒輪傳動的運行噪音，對工作環境要求安靜的場合（如劇院舞臺、醫療設備、潔凈車間）尤為重要。

4. 自鎖特性（特定條件下）： 當蝸桿導程角設計得當（通常較?。┣覀鲃有实陀谝欢ㄩ撝担s<35%）時，系統具有反向自鎖能力。這意味著理論上負載無法反向驅動蝸桿，為提升機、輸送帶、閘門等需要防止意外倒轉的關鍵應用提供了重要的安全屏障。雖然現代高效率設計會削弱絕對自鎖性，但JPM系列在合理選型和應用下仍能提供出色的防逆轉保障。

堅固軀殼：匠心設計的結構與材質

Renold JPM系列不僅僅是一個傳動單元，更是一個精心打造的工程組件：

·         堅固箱體： 采用高強度灰鑄鐵（GGG40或同等）鑄造而成，結構堅固、剛性好、減震降噪性能優異。箱體設計注重散熱筋的優化，有效增大散熱面積，確保在持續運行或較高負載下也能有效控制溫升。精密的加工保證了軸承孔位的同心度和端面的垂直度，為內部核心部件提供了穩定可靠的“家”。

·         精密蝸輪蝸桿副： 這是JPM系列的心臟。

o    蝸桿： 通常選用優質合金鋼（如16MnCr5或同等），經過精密車削、磨削加工，并施以表面硬化處理（如滲碳淬火），確保齒面具有的硬度和耐磨性，同時保持芯部的韌性。

o    蝸輪： 齒圈普遍采用高性能錫青銅（如CuSn12Ni，或根據需求選用其他耐磨青銅合金），通過離心鑄造等方式與鋼制輪轂緊密結合。青銅材料優異的摩擦相容性和耐磨性是保證長壽命、平穩運行的關鍵。蝸輪齒形經過精心設計，與蝸桿實現優嚙合，大化接觸面積，降低接觸應力。

·         可靠軸承系統： 輸入軸和輸出軸均配備高質量、大容量的重型滾動軸承（如深溝球軸承、圓錐滾子軸承等），精確預緊并得到充分潤滑。這些軸承能有效承受徑向力和軸向力，確保輸入軸（蝸桿）和輸出軸（蝸輪）的精準定位和長期穩定運行，是支撐整個傳動系統剛性和壽命的基石。

·         高效潤滑與密封： 出廠時通常填充高性能極壓工業齒輪油（如ISO VG 220/320）。優化的油路設計和飛濺潤滑方式確保蝸輪蝸桿嚙合區及軸承得到充分、持續的潤滑保護。多重密封設計（如骨架油封、迷宮密封、O型圈等）有效防止?jié)櫥托孤┖屯獠课廴疚铮ㄈ缁覊m、水分）侵入，適應各種工業環境。提供油位視窗或油塞便于檢查和維護。

·         靈活的安裝接口： 提供多樣化的安裝選項，如堅固的底座安裝（Foot Mounted）、法蘭安裝（Flange Mounted），部分型號可能提供空心軸（Shaft Mounted）或特殊安裝方式，滿足不同設備的集成需求。輸入輸出軸端形式（如鍵槽、光軸、帶鎖緊盤等）和尺寸也提供多種選擇。

性能：超越期待的工業表現

JPM系列在嚴苛的工業應用中展現出令人信賴的性能：

·         高扭矩密度： 在緊湊的體積內，能夠輸出可觀的扭矩，特別適合空間有限但需要大力矩的應用場景。

·         可靠性： 從選材、制造到裝配，Renold堅持高標準。堅固的結構、精密的嚙合、可靠的軸承和有效的潤滑密封系統共同作用，確保了JPM系列在連續運行、重載啟動、沖擊負載等復雜工況下依然保持長久的使用壽命和低故障率。

·         相對較高的效率（渦輪減速機范疇內）： 雖然渦輪蝸桿傳動因滑動摩擦存在能量損失，效率通常低于齒輪減速機（單級效率范圍可能在約60%-90%+，取決于速比、負載和設計），但Renold通過優化蝸桿齒形（如采用ZI、ZK等高效齒形）、選用低摩擦系數的青銅材料、精密制造降低摩擦損失、以及優化潤滑，使JPM系列在其類別內達到了的效率水平，有助于降低運行能耗。

·         低維護需求： 堅固的設計和長效潤滑（在標準工況下具有較長的換油周期）大大降低了日常維護的頻率和成本，提高了設備的可用性。

廣泛舞臺：驅動多元工業領域

Renold JPM系列渦輪減速機的特性使其成為眾多工業領域的理想選擇：

1. 物料搬運： 皮帶輸送機、鏈式輸送機、斗式提升機、螺旋輸送機（利用其自鎖性防止物料倒流）、滾筒驅動、包裝機械、裝卸設備。

2. 建筑與工程機械： 小型起重機、絞車、攪拌設備、瀝青鋪路機部件、門窗開閉機構。

3. 食品飲料與制藥： 灌裝線、貼標機、封口機、攪拌設備、傳送帶（得益于其平穩安靜和符合衛生設計潛力的緊湊結構）。

4. 舞臺娛樂與自動門： 劇院舞臺升降/旋轉裝置、幕布控制、大型自動感應門（靜音、平穩運行至關重要）。

5. 環保與能源： 水處理廠的刮泥機、格柵除污機、閥門執行機構、通風系統風門調節。

6. 通用工業機械： 各類攪拌機、混合機、回轉工作臺、印刷機械、紡織機械的輔助驅動單元。

創新傳承：Renold的持續精進

作為擁有深厚工業底蘊的Renold并未止步于傳統。JPM系列的設計和生產過程融入了持續改進的理念：

·         設計與仿真優化： 利用先進的CAD/CAE工具進行結構強度分析、熱分析、嚙合仿真，不斷優化箱體設計、齒形參數和軸承配置，以提升承載能力、效率和可靠性。

·         材料與工藝升級： 探索和應用更耐磨、低摩擦系數的蝸輪材料，提升蝸桿的表面處理工藝（如更精密的磨削、超精加工），以進一步降低磨損，延長壽命。

·         效率提升： 持續研究降低滑動摩擦損失的方法，如優化齒形幾何學、改善潤滑效果等，致力于在渦輪蝸桿傳動固有的物理限制下追求更高的能效表現。

·         模塊化與定制： 在標準系列基礎上，Renold通常具備提供特定軸伸、特殊法蘭、防護涂層（如食品級）、特殊潤滑油等定制化服務的能力，以滿足客戶的需求。

結論：靜默可靠的工業基石

Renold JPM系列渦輪減速機，是經典傳動智慧與現代工程技術的結晶。它詮釋了渦輪蝸桿傳動的核心優勢——在極其緊湊的空間內實現大速比減速，提供平穩、安靜、可靠且具有潛在自鎖安全性的動力輸出。從繁忙的生產線到精密的舞臺，從礦山深處到潔凈車間，JPM系列憑借其堅固耐用的結構、精密的制造工藝和Renold品牌的質量承諾，默默地驅動著無數關鍵設備的運轉。它不僅是滿足特定傳動需求的優秀解決方案，更是工業領域值得信賴的“靜默之力”，持續為提升生產效率、保障運行安全和降低維護成本貢獻著價值。在追求效率與可靠性的工業世界中，Renold JPM系列始終是工程師們值得信賴的動力伙伴。
