德國Pikatron電源變壓器24 kVA一種簡單、低干擾的電壓匹配或電壓供應解決方案

一、電源變壓器概述

變壓器是電氣工程的核心部件，至少由兩個繞組組成。在最簡單的版本中，它們由絕緣銅線纏繞而成，位于公共磁芯上。變壓器將輸入交流電壓轉換為至少一個輸出交流電壓，其中輸入和輸出電壓的比值對應于繞組匝數的比值。

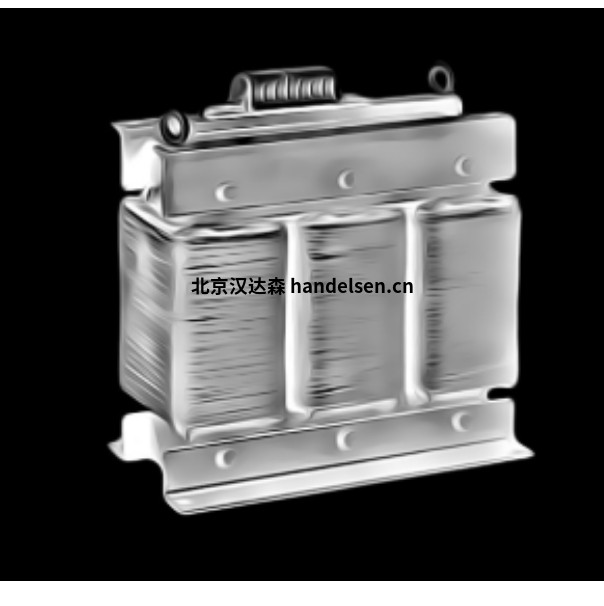

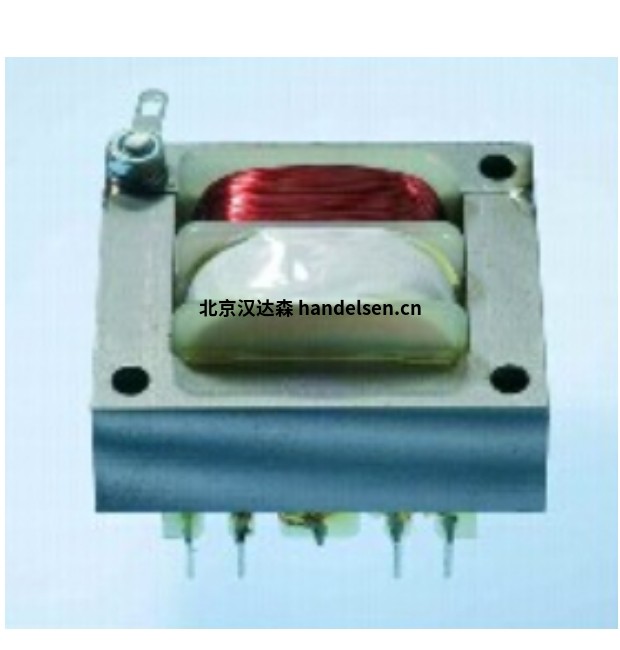

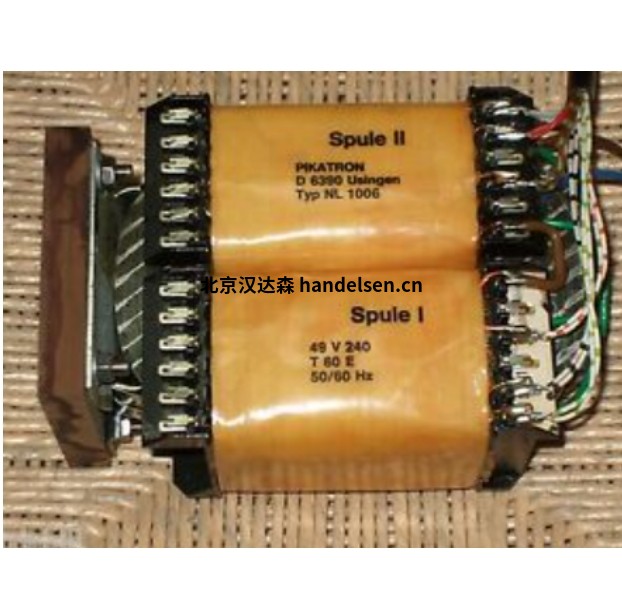

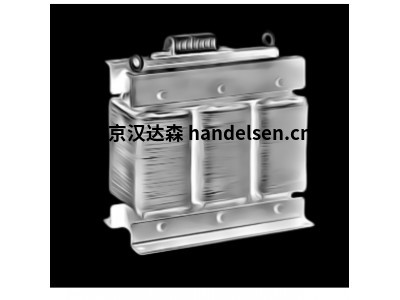

電源變壓器

盡管電源中的電源變壓器現在經常被開關模式電源所取代，但它仍然是一種簡單、低干擾的電壓匹配或電壓供應解決方案。電源變壓器可靠，不會引起 EMC 問題，效率好。我們通過使用高質量的原材料和優化設計來實現這些非常好的特性。

二、設計

芯型：E、EI、WEI、M、UI、EE 截面。

芯材：取向和非取向晶粒電工鋼板

繞組材料：線、扁線、銅或鋁絞線

連接：有線 （THT）、自由端、端子

結構：開孔、浸漬、灌封、外殼

絕緣類型：基本絕緣、雙重絕緣、加強絕緣

選項：熔斷器、溫度熔斷器、溫度監控器

可選擇任何安裝點

三、技術規格

額定功率：24 kVA

初級電壓：100 V-690 V

次級電壓：1 V-1.000 V

額定電流：高達 1 kA

頻率：16 2/3 Hz-800 Hz

介電強度：高達 10,000V

四、應用領域

我們的電力變壓器應用范圍從工業電子、交通和環境技術到醫療技術。當標準解決方案（例如，您需要更高的電壓、更高的溫度、其他幾何形狀）不適合您的應用時，總是使用它們。我們的一些電力變壓器已獲得 UL 認證。對于定制產品，我們可以愉快地通過 UL 或 VDE 的認證。
