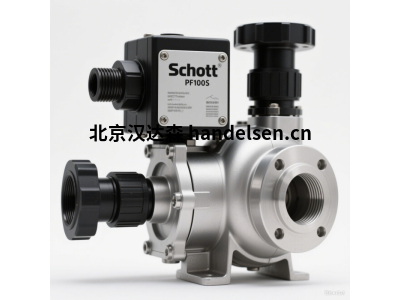

在工業流體傳輸領域，對高可靠性、緊湊設計和耐腐蝕性的小型離心泵需求日益增長。德國Schott公司憑借其深厚的精密工程底蘊，推出的PF100S小型離心泵系列，正成為實驗室、分析儀器、醫療設備及小型工業系統中流體處理的理想解決方案。
一、核心優勢：PF100S 為何脫穎而出？
1. 德國精密制造，品質可靠：
o 秉承德國制造對細節的追求，PF100S 采用優質材料（如316L不銹鋼）和精密加工工藝，確保長期運行的穩定性和超長使用壽命。
o 嚴格的質量控制體系貫穿設計、生產和測試全過程，為關鍵應用提供堅實保障。
2. 緊湊靜音，集成無憂：
o 極其小巧的機身設計，顯著節省設備內部寶貴空間，尤其適合空間受限的集成應用（如分析儀器、醫療設備、臺式設備）。
o 優化設計的電機和流體通道，帶來極低的運行噪音，提升工作環境舒適度，滿足噪音敏感場合要求。
3. 耐腐蝕與化學兼容性：
o 核心過流部件（泵頭、葉輪）廣泛采用AISI 316L（1.4404）不銹鋼，提供優異的耐腐蝕性能。
o 可選用高性能工程塑料（如PP, PVDF）泵頭，滿足強酸、強堿、有機溶劑等苛刻化學介質的輸送需求，兼容性廣泛。
4. 無泄漏密封，安全潔凈：
o 標配磁力驅動耦合技術（無軸封設計），杜絕機械密封可能存在的泄漏風險。
o 確保100%無泄漏運行，保護操作人員安全，防止環境污染，是處理昂貴、有毒或腐蝕性介質的理想選擇，滿足潔凈室和高潔凈度要求。
5. 高效節能，溫升控制佳：
o 優化的水力模型和高效電機設計，實現低能耗運行，降低長期使用成本。
o 良好的散熱設計有效控制運行溫升，保護介質特性（尤其對溫度敏感介質如生物樣品、試劑）。
6. 多功能適配性：
o 提供多種接口選項（如軟管倒鉤接頭、螺紋接頭），方便連接不同管路系統。
o 靈活的安裝方式，滿足不同設備集成需求。
二、深入解析：PF100S 技術特點與應用
· 工作原理： 基于離心力原理。電機通過磁力耦合驅動葉輪高速旋轉，葉輪葉片將動能傳遞給液體，產生離心力使液體沿泵殼蝸道向出口排出，同時在進口處形成低壓區吸入液體，實現連續輸送。
· 關鍵組件：
o 泵頭： 316L不銹鋼或耐化學塑料（PP, PVDF），形成流體腔室和通道。
o 葉輪： 閉式或開式設計（視型號和介質而定），通常為316L不銹鋼或塑料，直接傳遞能量給流體。
o 磁力耦合器： 由內磁轉子（連接葉輪）和外磁轉子（連接電機）組成，通過磁場穿透隔離套實現扭矩傳遞，實現靜密封。
o 隔離套/密封罐： 通常為316L不銹鋼或陶瓷/碳化硅等非金屬材料，隔離被輸送介質與電機腔。
o 電機： 高效能、低噪音、長壽命的電子換向（EC）電機或交流感應電機，提供動力。
· 核心性能參數 (典型值，供參考，具體以新數據為準)：
o 大流量： 約 8 - 12 升/分鐘 (L/min)
o 大揚程： 約 7 - 10 米 (m)
o 接口尺寸： 常用 DN 6 - DN 10 (或?qū)?yīng)軟管尺寸如 8/6 mm, 10/8 mm)
o 溫度范圍： 介質溫度通常 -10°C 至 +90°C (取決于泵頭材質和密封)，環境溫度至 +40°C。
o 粘度限制： 通常適用于低粘度介質（< 約 50 mPa·s），高粘度介質性能會顯著下降。
· 核心應用領域：
o 分析儀器： 高效液相色譜(HPLC)、氣相色譜(GC)、流動注射分析(FIA)、自動進樣器、樣品前處理設備的試劑、溶劑、載液輸送。
o 醫療與診斷設備： 體外診斷(IVD)儀器、血液分析儀、透析設備、牙科治療椅的冷卻水/沖洗液循環。
o 實驗室通用設備： 恒溫循環器（水浴、油?。?、真空抽濾裝置、小型反應釜的循環冷卻/加熱、蒸餾設備的冷凝水循環。
o 小型工業系統： 電鍍槽液循環、激光冷卻系統、小型清洗設備、印刷潤版系統、微量化學添加。
o 水處理與環保： 小型超純水系統、臭氧水輸送、實驗室規模水處理設備。
o 半導體與電子： 超純水輸送（需高純材質）、小型濕法工藝設備。
三、Schott 小型離心泵系列型號概覽
Schott 提供豐富的小型離心泵系列，以滿足不同流量、揚程、材質和特殊應用的需求。以下是其主要系列及其典型代表型號的概覽：
|
系列名稱 |
主要特點 |
典型型號 (示例) |
流量范圍 (約) |
揚程范圍 (約) |
主要材質 |
典型應用側重點 |
|
PF 系列 |
微型精密泵，緊湊，超低噪音，專為空間和噪音要求嚴苛的設備集成設計。 |
PF80S, PF100S, PF120S |
1 - 15 L/min |
1 - 10 m |
316L不銹鋼 / PP / PVDF |
分析儀器(HPLC/GC)、醫療設備、桌面設備集成 |
|
MF 系列 |
模塊化多功能泵，結構堅固，性能穩定，提供更廣泛的材質和密封選項，通用性強。 |
MF130S, MF160S, MF190S |
5 - 35 L/min |
3 - 15 m |
316L不銹鋼 / PP / PVDF / 特殊合金 |
實驗室通用設備、小型工業循環、水處理 |
|
GF 系列 |
磁力驅動齒輪泵，提供高精度、低脈動、高重復性的微量輸送，尤其適合計量應用。 |
GF30, GF50, GF100 |
0.1 - 5 L/min |
高可達 80m |
316L不銹鋼 / 陶瓷 / 碳化硅 |
精密加藥、計量、配料、高壓力需求場合 |
|
H 系列 |
高壓型磁力泵，專為需要更高輸出壓力的應用設計。 |
H50, H100 |
1 - 8 L/min |
高可達 50m |
316L不銹鋼 |
小型高壓清洗、噴霧、需要更高揚程的系統 |
|
K 系列 |
化學工藝泵，結構更堅固，適用于更嚴苛的工業化學環境，流量揚程范圍更大。 |
K10, K20, K30 (數字通常代表出口尺寸DN) |
10 - 100+ L/min |
10 - 40+ m |
316L不銹鋼 / PP / PVDF / PTFE襯里 |
工業槽罐循環、化學處理、電鍍、廢水 |
說明：
1. 型號后綴： 常見后綴如 S (通常代表基本款不銹鋼磁力泵)，PP (聚丙烯泵頭)，PVDF (聚偏氟乙烯泵頭)，E (可能代表EC電機或特殊配置)。具體含義需查閱Schott資料。
2. 性能范圍： 表中流量和揚程為各系列典型范圍的大致值，具體型號參數差異顯著。例如PF系列中，PF80S比PF100S流量小，PF120S則更大。
3. 選型關鍵： 選擇合適型號需綜合考慮：所需流量和揚程、輸送介質及其化學兼容性/溫度/粘度/是否含顆粒、工作壓力、環境要求（溫度、防護等級IP）、接口尺寸、電源、噪音限制、預算。
4. PF100S 定位： 在PF微型精密泵系列中，PF100S通常處于中間性能等級，在緊湊體積和適中性能之間取得良好平衡，是應用非常廣泛的“甜點”型號。
四、選型與使用建議
1. 明確需求： 詳細列出流量、揚程、介質性質（名稱、濃度、溫度、粘度、是否有磨蝕性顆粒）、工作環境（溫度、濕度、防護要求）、接口尺寸、電源等關鍵參數。
2. 材質匹配： 嚴格根據介質化學兼容性選擇泵頭材質（316L, PP, PVDF）。Schott通常提供化學兼容性表供參考，不確定時務必咨詢。
3. 關注粘度： 離心泵效率隨介質粘度升高而顯著下降。輸送高粘度流體（>~50 mPa·s）需謹慎評估或考慮其他泵型（如齒輪泵）。
4. 避免干轉與氣蝕：
o 嚴禁干轉！ 啟動前務必確保泵腔充滿液體。干轉會迅速損壞磁力耦合器和軸承。
o 保證進口管路通暢，有足夠的凈正吸入壓頭(NPSHa)，避免氣蝕發生（產生噪音、振動并損壞葉輪）。
5. 管路連接： 確保進出口管路支撐良好，減少應力傳遞到泵接口。使用合適的軟管或管件，連接緊密。
6. 維護保養：
o 定期檢查運行狀態（噪音、振動、流量是否正常）。
o 長時間停用或輸送易結晶/固化介質后，務必清洗泵腔。
o 按照操作手冊建議進行維護（如軸承潤滑，如需）。
o 保持通風良好，避免電機過熱。
五、結語
Schott PF100S 小型離心泵詮釋了德國工程在精密流體處理領域的精髓。它將無與倫比的緊湊性、靜音運行、絕對的無泄漏安全和耐化學性集于一身，為需要可靠、潔凈、高效輸送液體的各種精密應用提供了值得信賴的核心動力單元。無論是驅動分析儀器中的關鍵試劑流路，保障醫療設備的穩定運行，還是為小型工業過程提供循環動力，PF100S 都以其出色的性能和可靠的品質證明其價值。
了解完整的 Schott 小型泵產品線（如表中列出的 PF, MF, GF, H, K 系列），有助于工程師和采購人員根據具體的流量、壓力、介質和空間要求，精準選擇匹配的解決方案。選擇 Schott PF100S 及其家族成員，意味著選擇了以精密、可靠和效率為核心的流體處理未來。
