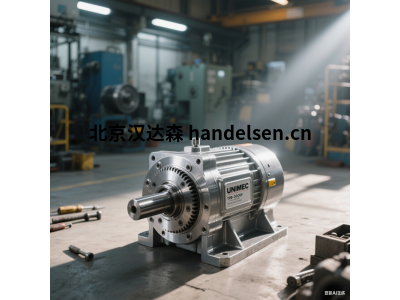

UNIMEC TPR-00306 減速機：精準、可靠、緊湊的動力傳輸專家

馬世宇 QQ： 2850590587   手機：13002495941 電話：010-64714988-213 傳真：010-64714988-668 郵件：tk3@handelsen.cn

在工業自動化的精密傳動領域，UNIMEC 以其意大利制造的工藝和創新的模塊化設計享譽全球。其 TPR 系列傘齒輪減速機，特別是 TPR-00306 型號，憑借其優勢，成為眾多要求嚴苛應用中的核心動力元件。本文將深入剖析 TPR-00306 的技術內涵、性能參數以及廣泛的應用場景，揭示其作為高效動力傳輸解決方案的價值所在。

核心定位與設計哲學

TPR 系列代表了 UNIMEC 在直角（90度）動力傳輸解決方案上的精髓。TPR-00306 作為該系列中的一員，體現了以下設計哲學：

1.      直角傳動，優化空間： 采用傘齒輪實現輸入軸與輸出軸90度相交，顯著節省設備空間，特別適合布局緊湊的自動化設備。

2.      模塊化構建，無限可能： 秉承 UNIMEC 的核心優勢，TPR-00306 可與公司其他系列產品（如同軸減速機、電機、驅動軸、聯軸器、逆止器、編碼器等）無縫組合，構建高度定制化的完整驅動單元。

3.      堅固耐用，可靠為先： 采用優質材料（如GG20鑄鐵箱體）和精密制造工藝，確保在嚴苛工業環境下的長期穩定運行和抗沖擊、抗過載能力。

4.      高效節能，性能： 優化的齒輪設計和精密的加工，保證高傳動效率，降低能量損耗。

5.      低噪音運行，環境友好： 精密的齒形和裝配工藝有效降低運行噪音，提升工作環境舒適度。

TPR-00306 核心功能參數詳解

以下是 TPR-00306 型號的關鍵技術參數（注：具體數值請務必以 UNIMEC 新技術手冊為準，以下為典型值參考）：

關鍵參數深度解讀與應用考量

1.      扭矩 (T2N & T2max)： 這是選型的核心。600Nm 的額定扭矩使其適用于需要中等偏上扭矩輸出的場合。務必根據應用中的實際工作扭矩（考慮服務系數/安全系數）和可能出現的大瞬時扭矩（如啟動、急停、卡死）來選擇，確保 T2N ≥ 所需工作扭矩 * 服務系數，且 T2max > 應用大瞬時扭矩。服務系數需考慮負載性質（均勻、中度沖擊、重度沖擊）、每日運行時間等因素，參考 UNIMEC 手冊或咨詢工程師。

2.      減速比 (i)： 決定了輸出轉速和扭矩的放大倍數。例如，選擇 i=5 時，若輸入轉速為 1500 rpm，則輸出轉速為 300 rpm，輸出扭矩理論上放大 5 倍（需考慮效率損失）。根據負載所需轉速和驅動電機轉速計算所需速比。

3.      熱功率 (Pth)： 這是極其重要但常被忽視的參數。即使機械功率（扭矩*轉速）滿足要求，如果減速機在運行中產生的熱量（損耗功率）超過了其自然散熱能力 (Pth)，會導致過熱、潤滑脂劣化、密封損壞，終失效。在以下情況需特別校核熱功率：

o    環境溫度高 (>40°C)

o    安裝方式影響散熱（如悶在設備內部）

o    持續高負載運行

o    高啟動頻率/點動操作
如果計算或估算的損耗功率接近或超過 Pth，必須考慮：

o    選擇更大規格減速機（Pth 更高）

o    強制風冷（加裝風扇）

o    改用油潤滑并可能配備冷卻裝置

4.      安裝方式 (B5/B14)： B5 法蘭安裝是緊湊、常用的方式，輸出軸懸臂受力。B14 帶凸緣基座安裝提供更好的支撐，尤其適用于輸出軸承受較大徑向力或傾覆力矩的場合，或需要更穩固安裝的情況。

5.      背隙： 對于需要高定位精度、快速啟?；蚍崔D(zhuǎn)的應用（如機器人關節、高精度分度臺），選擇精密級背隙 (<10 arcmin 甚至 <8 arcmin) 至關重要，它能減少空程誤差，提高系統響應性和精度。普通傳送帶等對精度要求不高的場合，標準背隙即可滿足。

TPR-00306 的閃耀舞臺：典型應用領域

憑借其直角傳動、結構緊湊、扭矩適中、堅固可靠的特點，TPR-00306 在眾多工業領域大放異彩：

1.      包裝機械： 灌裝機、封口機、貼標機、裝箱機、碼垛機中的傳動軸驅動、轉位機構、輸送帶驅動。其緊湊性適應復雜的包裝線布局。

2.      物料輸送系統： 皮帶輸送機、輥筒輸送機、鏈板輸送機、提升機的驅動單元。提供可靠的動力，確保物料平穩高效流動。

3.      食品飲料加工： 攪拌機、混合機、灌裝線、分揀設備。IP65 防護能應對清洗環境，可選不銹鋼材質或特殊涂層滿足衛生要求。

4.      自動化生產線： 工位轉臺、裝配機械臂基座旋轉、檢測設備的分度機構。直角設計節省空間，精密背隙選項保障定位精度。

5.      門控與升降系統： 工業大門、車庫門、舞臺升降裝置的驅動。提供足夠扭矩，運行平穩可靠。

6.      紡織機械： 卷繞、退繞、導紗等機構的傳動。低噪音運行有利于改善車間環境。

7.      輕型起重與搬運設備： 小型起重機、懸臂吊、電動推桿的動力核心。

選擇 TPR-00306 的智慧：選型與集成建議

1.      精確計算負載： 明確所需輸出扭矩、轉速、工作周期（S1連續，S3間歇%）、負載特性（均勻、沖擊）。

2.      校核兩大核心： 確保 機械強度（扭矩） 和 熱功率 (Pth) 均滿足應用要求。切勿只關注扭矩而忽視散熱。

3.      考慮環境因素： 溫度、濕度、粉塵、化學品、沖洗要求，選擇相應的防護等級（IP65標準通常足夠）、材質（鑄鐵/鋁合金）和潤滑方式。

4.      明確連接需求： 輸入側（電機接口 - IEC標準法蘭如B14, B5等；軸孔尺寸/鍵槽）、輸出側（實心軸/空心軸？鍵連接/鎖緊盤？所需軸徑和長度）。

5.      精度要求： 運動控制應用務必所需的背隙等級。

6.      利用模塊化優勢： TPR-00306 可輕松與 UNIMEC 的 S系列（同軸輸入）或 P系列（平行軸輸入）減速機組合形成多級減速，或直接與 IEC 標準電機（異步電機、伺服電機）、制動器、編碼器、逆止器等集成，形成完整的動力單元。咨詢供應商獲取優組合方案。

7.      咨詢專業支持： UNIMEC 及其授權分銷商擁有經驗豐富的工程師團隊，可提供專業的選型計算、圖紙確認和技術支持服務。充分利用這些資源。

維護與可靠性

標準配置的 TPR-00306 采用終身潤滑脂潤滑，在規定的工況和環境條件下屬于免維護設計，大大降低了運行成本和停機時間。主要維護點在于定期檢查：

·         運行是否有異常噪音或振動。

·         箱體表面溫度是否異常升高（可能指示過載或散熱不良）。

·         輸出輸入軸密封處是否有泄漏。

·         安裝螺栓是否緊固。

在工況（如持續高溫、高濕度、高污染）下，或采用油潤滑時，需要根據手冊要求進行定期檢查和更換潤滑油。

結論

UNIMEC TPR-00306 減速機絕非簡單的傳動零件，它是工業動力傳輸系統中一個集高效、可靠、緊湊與靈活于一身的精密模塊。其優異的傘齒輪設計、堅固的構造、多樣的配置選項以及模塊化的基因，使其能夠從容應對從中等扭矩需求到空間受限的復雜應用挑戰。無論是驅動自動化生產線上的關鍵環節，還是確保物料輸送的順暢高效，TPR-00306 都能以意大利制造的品質提供值得信賴的動力支持。在為其應用選型時，深刻理解其功能參數（尤其是扭矩與熱功率的平衡），充分考慮實際工況，并善用其模塊化特性進行集成，是大化發揮其效能、構建穩定可靠驅動系統的關鍵。TPR-00306 代表了 UNIMEC 對工業傳動解決方案的深刻理解——在方寸之間，傳遞精準力量。
