一、核心定位:高性能工業絕緣基材
馬世宇 QQ: 2850590587 手機:13002495941 電話:010-64714988-213 傳真:010-64714988-668 郵件:tk3@handelsen.cn |
![]() |
![]() |

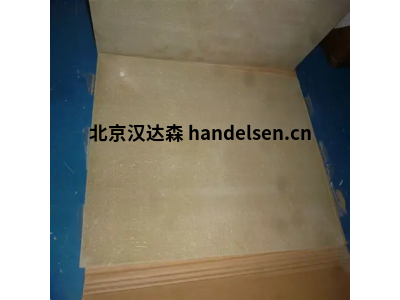

BRA-BOARD® T是一種玻纖布增強環氧樹脂層壓板。其設計初衷是為電氣、電子及機械工程領域提供堅固、穩定且具備優異電氣絕緣性能的基礎材料。它并非普通塑料板,而是經過高溫高壓特殊工藝制成的工程復合材料,確保了其結構的致密性和性能的穩定性。
二、無與倫比的性能優勢
1. 電氣絕緣性:
o 高介電強度: 在標準厚度下(如1mm),其介電強度遠超普通絕緣材料,能有效承受高壓環境下的電場應力,防止擊穿,保障設備和人員安全。
o 低介電常數與損耗因子: 在高頻應用(如開關電源、變頻器)中表現優異,減少信號傳輸損耗和發熱,提升系統效率。
o 高體積/表面電阻率: 有效阻止漏電流,確保長期穩定的絕緣性能。
2. 頂尖的機械強度與剛性:
o 高抗彎強度與抗沖擊性: 由高強度玻璃纖維布提供骨架支撐,賦予板材出色的機械承載能力和抗沖擊韌性,能承受安裝應力、振動和一定的機械載荷,不易變形或開裂。
o 優異的尺寸穩定性: 極低的熱膨脹系數和吸濕性,確保在溫度、濕度變化環境下仍能保持精確尺寸,這對于精密儀器和長期運行的設備至關重要。
o 出眾的耐蠕變性: 在持續壓力下不易發生緩慢塑性變形,保持結構的長期完整性。
3. 耐熱性與阻燃性 (UL 94 V-0):
o 高長期使用溫度: BRA-BOARD® T通常可在-50°C 至 +150°C的溫度范圍內長期穩定工作,滿足絕大多數工業環境需求。
o 頂級阻燃認證: 符合嚴格的UL 94 V-0標準(垂直燃燒測試中離火后10秒內熄滅,無滴落引燃下方棉絮),這是電氣安全領域的阻燃等級之一,極大降低了火災風險。同時也滿足DIN EN 61249-2-2等國際標準要求。
4. 優異的耐化學性與環境耐受性:
o 對大多數常見的工業化學品(如油脂、冷卻液、稀酸、稀堿、溶劑等)具有良好的抵抗能力,不易被腐蝕或溶脹。
o 耐候性良好,能抵抗一定的紫外線、潮濕等環境影響(長期戶外使用建議配合保護涂層)。
o 低吸水性,減少因濕度變化導致的性能劣化。
5. 加工性能:
o 易于進行鉆孔、銑削、車削、切割、沖壓等機械加工,加工邊緣光滑,不易分層或崩裂。
o 可進行折彎(通常需要加熱處理),滿足復雜結構設計需求。
o 良好的粘接性能,易于與其他材料(如金屬、其他絕緣材料)粘合固定。
6. 安全與環保:
o 符合RoHS指令和REACH法規要求,限制有害物質的使用。
o 部分型號可能符合特定行業更嚴格的排放或毒性要求(需具體確認)。
三、關鍵性能參數概覽 (典型值,具體依型號/厚度)
性能指標 |
典型值范圍/等級 |
重要意義 |
電氣強度 |
≥ 30 - 40 kV/mm (取決于厚度) |
高電壓絕緣能力保障 |
體積電阻率 |
≥ 10¹² - 10¹³ Ω·cm |
阻止漏電流,長期絕緣穩定性 |
表面電阻率 |
≥ 10¹² - 10¹³ Ω |
防止表面漏電,尤其在潮濕環境 |
介電常數 |
~ 4.5 - 5.5 (1 MHz) |
影響高頻信號傳輸性能 |
介質損耗因數 |
≤ 0.02 - 0.03 (1 MHz) |
高頻下發熱低,效率高 |
抗彎強度 |
≥ 350 - 450 MPa |
機械強度高,支撐承載能力強 |
抗沖擊強度 |
≥ 100 - 150 kJ/m² |
韌性好,耐沖擊 |
長期使用溫度 |
-50°C to +150°C (Class F) |
適應嚴苛溫度環境 |
阻燃等級 |
UL 94 V-0 |
高等級阻燃,安全性核心保障 |
CTI (相比漏電起痕指數) |
≥ 600 V (通常為材料組I) |
高耐漏電起痕,適合高電壓/污染環境 |
密度 |
~ 1.8 - 2.0 g/cm³ |
比金屬輕,但結構堅固 |
吸水率 |
≤ 0.1% |
低吸濕,性能受濕度影響小 |
四、廣泛應用領域
BRA-BOARD® T的綜合性能使其成為以下領域的理想選擇:
1. 電力電氣工程:
o 高/低壓開關柜(母線支撐、隔板、絕緣墊塊)
o 變壓器絕緣件(擋板、撐條、端圈)
o 電機/發電機槽楔、端部絕緣、相間絕緣
o 斷路器、接觸器、繼電器基座及絕緣部件
o 接線端子排、匯流排絕緣
o 電工測試治具、安全工器具(絕緣墊板、擋板)
2. 電子工業:
o 印刷電路板(PCB)測試夾具、鉆孔墊板、層壓墊板
o 大功率電子設備(變頻器、伺服驅動器、UPS電源)的散熱器絕緣墊片、結構支撐件
o 半導體制造設備中的絕緣部件
3. 軌道交通:
o 機車、動車組、地鐵車輛的高壓電氣柜絕緣結構件
o 牽引變流器、輔助電源系統的絕緣支撐與隔離
o 控制柜內部絕緣隔板、端子支撐
4. 機械設備制造:
o 機械設備控制柜的絕緣安裝板、門板襯板
o 傳感器、測量設備的絕緣基座
o 需要絕緣、耐磨、低變形的工作臺面或襯板
5. 可再生能源:
o 風力發電機變流器柜、控制柜內部絕緣部件
o 光伏逆變器的絕緣支撐結構
五、為何選擇BRA-BOARD® T?
· 德國品質,可靠保障: Brandenburger作為德國老牌絕緣材料制造商,以嚴謹?shù)墓に嚭唾|(zhì)量控制聞名,確保每一塊板材性能一致可靠。
· 性能全面均衡: 在電氣、機械、耐熱、阻燃、耐化、加工性等方面均達到行業頂尖水平,無顯著短板。
· 安全至上: UL 94 V-0阻燃等級是其核心優勢之一,為設備安全運行提供高級別的防火保障。
· 經久耐用: 出色的尺寸穩定性、耐熱老化性和耐化學性,確保其在嚴苛工業環境下長壽命服役。
· 設計靈活性: 優異的加工性能賦予工程師更大的設計自由度,易于實現復雜結構。
六、總結
BRA-BOARD® T絕緣層壓板代表了工業絕緣材料領域的德國精工水準。它不僅僅是一塊絕緣板,更是承載著高電壓、大電流、強機械應力、高溫差及嚴苛環境挑戰的關鍵基礎材料。其無與倫比的綜合性能——頂級的阻燃安全性(V-0)、電氣絕緣性、強悍的機械強度、出色的耐熱穩定性以及優異的加工性——使其成為電力設備、工業自動化系統、軌道交通裝備及精密電子儀器中“安全基石”。對于追求高可靠性、安全性和長期性能穩定性的應用而言,BRA-BOARD® T是工程師值得信賴的選擇。在選擇絕緣解決方案時,BRA-BOARD® T為應對嚴苛的工業挑戰提供了堅實保障。
