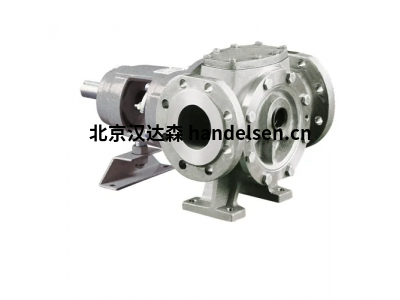

在工業流體輸送領域，精準、可靠且經濟的解決方案始終是核心需求。對于中低壓力、中小流量范圍內的各類應用——從化工廠的添加劑注入到船舶的潤滑油輸送，再到制造設備的冷卻液循環——Johnson Pump 的 833S-7 系列齒輪泵以其堅固的設計、穩定的性能和出色的適應性，成為工程師和技術人員值得信賴的選擇。這款緊湊型正排量泵憑借其成熟的技術和 Johnson Pump 的品質保障，在全球眾多工業場景中默默發揮著關鍵作用。
一、 核心優勢：堅固、緊湊、可靠
833S-7 詮釋了 Johnson Pump 對工業泵核心價值的理解：
· 可靠性： 核心部件采用高強度鑄鐵 (GG25/EN-GJL-250) 制造，具有優異的耐磨性和抗沖擊能力。精密加工的齒輪和軸確保了長久穩定的運行壽命，顯著降低意外停機風險。
· 緊湊設計： 其小巧的體積是空間受限應用的理想選擇，便于在設備內部或管道系統中靈活安裝集成。
· 維護便捷： 模塊化設計和標準化接口（如符合 ISO 2858 標準的后拉出設計）使得泵的拆卸、檢查和維護變得異常簡單，顯著減少維護時間和成本。
· 寬廣的流體適應性： 通過選用合適的密封材質和齒輪箱材料，能夠安全處理多種工業流體，包括各類潤滑油、液壓油、柴油、輕質燃料油、合成液、冷卻液以及許多非腐蝕性化學液體（需嚴格驗證兼容性）。
· 性價比高： 在保證 Johnson Pump 品質的同時，提供了競爭力的購置成本和極低的總擁有成本（TCO），尤其得益于其長壽命和易維護性。
二、 技術參數詳解：精準匹配需求
深入了解 833S-7 的技術規格是選型成功的關鍵：
· 工作原理： 基于成熟的外嚙合齒輪泵原理。電機驅動主動齒輪旋轉，帶動從動齒輪嚙合運轉。齒輪在吸入端分離形成局部真空吸入液體，在排出端嚙合將液體擠壓出去，提供連續穩定的無脈動流量（相比內嚙合或葉片泵，其流量脈動相對更平緩）。
· 排量： 標準排量為 7 cm³/rev (立方厘米每轉) 或 0.427 in³/rev (立方英寸每轉)。這是泵每旋轉一圈理論上排出的液體體積，是計算實際流量的基礎。
· 流量范圍： 實際流量取決于排量和轉速。在典型轉速范圍 (500 - 1750 rpm) 內，流量大致在 3.5 到 12.25 升/分鐘 (0.92 到 3.24 美加侖/分鐘) 之間。具體流量需根據實際工況（轉速、粘度、壓力）計算。
· 壓力能力：
o 大允許工作壓力 (MAWP)： 通常為 16 bar (232 psi)。這是泵殼體結構能安全承受的高持續壓力。
o 大壓差 (ΔP max)： 同樣為 16 bar (232 psi)。這是泵進出口之間允許的大壓力差，是泵實際工作能力的直接體現。
· 溫度范圍： 標準配置通常適用于 -20°C 至 +140°C (-4°F 至 +284°F) 的介質溫度。特殊密封和材質可選以擴展范圍（如低溫或更高溫應用）。
· 粘度范圍： 設計可高效處理 1 到 1000 cSt (厘斯) 粘度的流體。對于粘度流體，可能需要降低轉速或加熱介質以確保充分填充齒腔。
· 連接方式：
o 進出口： 標準配置為 G 1″ (BSPP 1英寸 平行管螺紋)。提供靈活的法蘭連接選項 (DIN/ANSI) 以適應不同管道系統。
o 軸封： 標配單端面機械密封，是可靠性和性價比的平衡之選。根據介質特性，可提供多種彈性體（如 NBR, FKM/Viton®, EPDM）和硬質材料（如碳化硅/SiC）組合，滿足嚴苛工況需求。
o 驅動端： 通常為標準圓柱軸伸或帶鍵槽設計，方便通過聯軸器連接電機。
· 材料：
o 泵體/齒輪箱/端蓋： 高強度灰口鑄鐵 (GG25/EN-GJL-250)，提供堅固支撐。
o 齒輪與軸： 表面硬化鋼，確保核心傳動部件的耐磨性和強度。
o 軸承： 滑動軸承（襯套），通常由燒結青銅或特殊聚合物材料制成，具有自潤滑性，適用于多種流體環境。
· 轉速： 推薦工作范圍通常在 500 - 1750 rpm。轉速受粘度影響（高粘度需更高轉速保證填充），高轉速受限于機械強度和吸油能力（避免氣蝕）。
· 轉向： 通常設計為單向旋轉（從驅動端看，多為順時針方向）。訂購時需明確所需轉向。
*表：Johnson Pump 833S-7 核心技術參數摘要*
|
特性 |
參數值 |
備注 |
|
型號 |
833S-7 |
Johnson Pump 標準型號 |
|
類型 |
外嚙合齒輪泵 |
正排量泵 |
|
排量 |
7 cm³/rev (0.427 in³/rev) |
每轉理論排量 |
|
大流量@1750rpm |
~12.25 L/min (~3.24 US gpm) |
估算值，實際取決于工況 |
|
大工作壓力/壓差 |
16 bar (232 psi) |
|
|
標準溫度范圍 |
-20°C 至 +140°C (-4°F 至 +284°F) |
介質溫度 |
|
粘度范圍 |
1 - 1000 cSt |
推薦范圍 |
|
標準進出口連接 |
G 1″ (BSPP) |
可選法蘭 (DIN/ANSI) |
|
標準軸封 |
單端面機械密封 |
多種材質可選 |
|
主要結構材料 |
泵體/齒輪箱/端蓋：鑄鐵 (GG25/EN-GJL-250) |
耐腐蝕版本可選 (如 833A) |
|
齒輪/軸材料 |
表面硬化鋼 |
|
|
軸承類型 |
滑動軸承 (襯套) |
燒結青銅或聚合物材料 |
|
推薦轉速范圍 |
500 - 1750 rpm |
|
|
典型驅動 |
電機通過聯軸器驅動 |
三、 核心應用場景：小流量領域的多面手
833S-7 憑借其穩定性和適應性，活躍于眾多工業領域：
1. 工業潤滑系統：
o 集中潤滑站： 為軸承、導軌、鏈條等提供精確計量的潤滑油或潤滑脂（需配備油脂泵附件）。
o 齒輪箱/變速箱： 提供強制循環潤滑油，確保齒輪和軸承充分潤滑冷卻。
o 液壓系統補油： 作為小型液壓站的補油泵或循環過濾泵。
2. 化工與過程工業：
o 化學藥劑添加/計量： 精確輸送添加劑、催化劑、抑制劑、著色劑等（必須嚴格驗證材質兼容性）。
o 溶劑轉移： 在小型批次處理或?qū)嶒?yàn)室環境中轉移溶劑。
o 工藝液循環： 在反應釜夾套或小型熱交換器中循環導熱油或工藝液。
3. 船舶與海工：
o 發動機潤滑油輸送/循環： 用于輔助發動機或小型柴油機的潤滑油系統。
o 燃油輸送/升壓： 在燃油供給系統中作為前置增壓泵或轉移泵。
o 艙底水泵： 處理含油污水（需選擇合適密封和材質）。
o 小型液壓動力單元 (HPU)： 為舵機、艙口蓋等提供液壓動力。
型號示例； TLP0040： 泵速1200RPM，輸入軸直徑19MM， 扭矩108N/M
TLP0100： 泵速900RPM，輸入軸直徑19MM， 扭矩108N/M
TLP0140： 泵速900RPM，輸入軸直徑19MM， 扭矩108N/M
TLP0230： 泵速900RPM，輸入軸直徑19MM， 扭矩108N/M
衛生級葉輪泵TopWing系列：垂直位置的自排水轉子外殼，轉子外殼內部的自排水機械密封，干凈的O形環位置，316 L不銹鋼閥體和蓋，光滑的標準表面
TW1/0041：排量0.041(DM3/REV)， 容量3.4(M3/H)，標稱連接內徑25(MM)， 工作壓力15(BAR)， 轉速1400(RPM)
TW1/0082：排量0.082(DM3/REV)， 容量6.9(M3/H)，標稱連接內徑25(MM)， 工作壓力7(BAR)， 轉速1400(RPM)
TW2/0171：排量0.171(DM3/REV)， 容量12.3(M3/H)，標稱連接內徑40(MM)， 工作壓力15(BAR)， 轉速1200(RPM)
TW2/0343：排量0.343(DM3/REV)， 容量24.7(M3/H)，標稱連接內徑40(MM)， 工作壓力7(BAR)， 轉速1200(RPM)
4. 制造與機械設備：
o 機床冷卻液輸送： 為加工中心、車床、磨床等提供切削液或冷卻液循環。
o 設備內部油路循環： 如壓縮機、減速機內部的潤滑油循環。
o 測試臺架供油： 為發動機、變速箱等測試臺架提供潤滑油或液壓油。
5. 能源與發電：
o 小型發電機潤滑： 備用發電機組的潤滑油循環。
o 變壓器油處理： 在變壓器維護中用于油品轉移或過濾循環（需兼容材料）。
6. 其他：
o 移動設備： 小型工程機械或農業設備的輔助液壓或潤滑系統。
o 過濾系統： 作為旁路過濾或離線過濾系統的動力源。
四、 選型與使用關鍵考量：確保佳性能
為了充分發揮 833S-7 的性能并延長其使用壽命，選型和使用時需特別注意：
1. 流體兼容性： 這是重要的前提！ 必須確保泵的所有過流部件材料（特別是機械密封的彈性體和摩擦副材質）與所輸送的介質兼容。咨詢 Johnson Pump 技術手冊或聯系供應商獲取詳細的化學兼容性指南。例如，輸送強溶劑或強酸強堿時，標配的 NBR 密封可能不適用，需選用 FKM (Viton®) 或 PTFE 材質密封。
2. 系統壓力： 確保泵的實際工作壓力（特別是進出口壓差 ΔP）始終低于其大允許值 (16 bar)。在接近大壓力運行時，會顯著增加磨損并縮短壽命。系統中應安裝安全閥（溢流閥）提供過壓保護。
3. 粘度與轉速： 流體粘度直接影響泵的性能和轉速選擇：
o 高粘度 (>100 cSt)： 需要降低轉速（通常推薦 <1000 rpm）以確保齒輪腔能充分吸入液體，避免“干轉”和氣蝕。有時甚至需要對介質預熱以降低粘度。
o 低粘度 (<10 cSt)： 高轉速下運行效率更高。需注意確保良好的吸入條件（正壓進油或短吸程），防止氣蝕。
4. 吸入條件： 齒輪泵自吸能力有限，尤其是處理低粘度流體時。理想情況是提供正壓進油（如油箱高于泵中心線）。若必須吸升，應盡量縮短吸程（通常建議 <1-1.5米），增大吸油管徑，減少彎頭，并確保管路絕對密封。吸油口安裝過濾器是必須的，但需注意其壓降不能過大。
5. 過濾： 強烈建議在吸油口安裝吸濾器（如 100-150 目/100-150µm），并在回油路或壓力管路安裝壓力過濾器（精度根據系統清潔度要求選擇，如 10-25µm），以保護齒輪、軸承和密封免受顆粒污染磨損。保持油液清潔是延長泵壽命的關鍵。
6. 密封選擇： 根據介質、溫度、壓力選擇合適的機械密封材質組合。對于易結晶、含固體顆粒或溫度的工況，可能需要特殊設計的密封（如雙端面密封、沖洗方案）。密封失效是泵故障的常見原因之一。
7. 安裝與對中： 確保泵安裝穩固，避免管道應力傳遞到泵體上。電機與泵之間的聯軸器必須精確對中，否則會導致軸承和軸封過早磨損、振動和噪音。使用撓性聯軸器有助于補償微小的對中偏差。
8. 啟動與運行：
o 啟動或長期停用后啟動，務必確保泵腔內充滿液體（可手動從出口灌泵）。
o 啟動前點動電機，檢查轉向是否正確。
o 避免長時間干轉，這會在幾秒內損壞機械密封。
o 監控運行噪音、振動和溫升，異常情況及時停機檢查。
9. 維護： 定期檢查軸封是否有泄漏、軸承區域溫度是否異常、運行聲音是否正常。按照制造商建議的周期更換機械密封（預防性維護）和過濾器濾芯。保持泵及周圍環境清潔。
五、 維護、備件與技術支持
· 易損件： 主要的易損件包括機械密封組件、滑動軸承（襯套）、軸封O型圈。建議根據運行時間和工況進行預防性更換。
· 備件獲?。?/b> Johnson Pump 擁有全球化的銷售和服務網絡?？赏ㄟ^授權經銷商、在線備件平臺或直接聯系 Johnson Pump 獲取正品備件（如密封維修包 K833S）。強烈建議使用原廠備件以確保匹配性和可靠性。
· 技術支持： Johnson Pump 提供全面的技術支持，包括選型指導、安裝咨詢、故障診斷和維修建議。其官網通常提供產品手冊、安裝指南、剖面圖和備件清單供下載參考。
六、 常見問題解答 (FAQ)
· Q: 833S-7 可以抽水嗎？
A: 可以，但不推薦作為主要用途。清水潤滑性差，長期用于抽清水會加速齒輪和軸承（特別是滑動軸承）的磨損，降低泵壽命。它更適合輸送具有潤滑性的油類或溶液。如果必須用于水，需縮短維護周期并密切監控狀態。
· Q: 泵的流量達不到預期，可能是什么原因？
A: 可能原因包括：轉速不足、吸入管堵塞或泄漏導致吸油不足、過濾器堵塞、介質粘度過高、泵內部磨損嚴重（如齒輪、軸承間隙過大）、安全閥設定過低或泄漏、轉向錯誤。
· Q: 泵運行噪音很大或有異響，怎么辦？
A: 可能原因：氣蝕（檢查吸入條件、液位、過濾器）、干轉或潤滑不足、內部零件磨損（軸承、齒輪）、聯軸器不對中、外部管道共振、異物進入泵腔。應立即停機檢查。
· Q: 機械密封泄漏，是馬上更換還是可以調整？
A: 機械密封是精密部件，一旦出現可見的外泄漏（滲漏成滴或線狀），通常表明密封面已損壞，必須更換。輕微濕潤是允許的（API 682 標準有規定）。不可嘗試通過擰緊壓蓋螺栓來止漏，這通常無效且會加速損壞。
· Q: 哪里可以找到 833S-7 的備件代碼或剖面圖？
A: 準確的信息來源是 Johnson Pump 提供的該型號的備件手冊 (Spare Parts List) 或剖面圖 (Sectional Drawing)?？赏ㄟ^ Johnson Pump 官網相關產品頁面下載，或聯系其授權經銷商/技術支持部門索取。
結論
Johnson Pump 833S-7 齒輪泵是一款歷經市場驗證的經典產品。它將堅固耐用的鑄鐵結構、精密可靠的齒輪傳動、靈活多樣的密封選項以及緊湊易維護的設計理念融為一體，使其成為眾多中小流量、中低壓力流體輸送任務的理想動力源。無論是在化工廠精確注入添加劑，在船舶機艙內保障潤滑油循環，還是在機床旁持續供應冷卻液，833S-7 都能憑借其穩定的性能和 Johnson Pump 的品牌保障，為工業流程的順暢運行提供堅實基礎。
