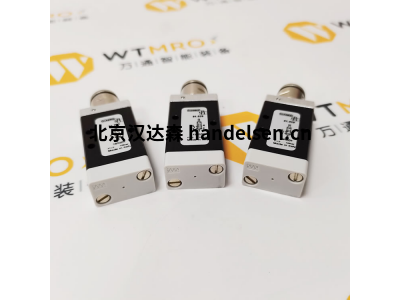

在工業自動化、醫療設備、安全系統等領域，精準、可靠且高效的直線驅動解決方案至關重要。德國Kuhnke公司憑借其深厚的技術積累，推出了UF3G-24VDC1FL型電磁鐵，這款產品以其出色的性能參數、緊湊的結構設計和耐用性，成為眾多精密驅動場景中的理想選擇。本文將深入剖析該設備的功能特性與核心參數。
UF3G-24VDC1FL是一款單穩式 (單線圈) 拉入式 (Pull-Type) 直流電磁鐵。其核心功能是將電能高效轉化為直線運動的機械力：
1. 通電動作： 當線圈接通24V直流電源時，內部產生強磁場，克服彈簧力（或負載力），將可動鐵芯（電樞）快速、有力地吸入電磁鐵內部，完成“拉入”動作。
2. 斷電復位： 一旦電源斷開，磁場消失，內置的復位彈簧（或依靠外部負載/重力）將電樞推出，使其返回到初始位置。
這種“通電解鎖/拉動，斷電解鎖/復位”的工作模式，使其非常適用于需要快速、精確、重復性高的開關、鎖止、定位、推送、分揀等任務。
以下是UF3G-24VDC1FL型號的核心技術參數：
1. 電氣參數：
o 額定電壓 (Rated Voltage)： 24 V DC - 標準工業直流電壓，易于集成到PLC控制系統和直流電源網絡中。
o 功耗 (Power Consumption @ 20°C)：
§ 啟動功率 (Pull-in Power)： 約 8.5 W - 在啟動瞬間克服靜摩擦和彈簧預壓力所需的功率，確?？煽课?。
§ 保持功率 (Holding Power)： 約 3.5 W - 在吸合狀態維持所需的小功率，顯著低于啟動功率，實現節能高效運行（這是Kuhnke優化設計的優勢之一）。
o 線圈電阻 (Coil Resistance @ 20°C)： 約 68 Ω - 重要的電氣特性，用于計算工作電流和發熱。
o 工作電流 (Current)：
§ 啟動電流 (Pull-in Current)： 約 350 mA (根據 I = V/R 估算)
§ 保持電流 (Holding Current)： 約 145 mA (根據 I = V/R 估算) - 低保持電流是節能和減少發熱的關鍵。
o 絕緣等級 (Insulation Class)： 通常為 Class B (130°C) - 保證線圈在額定溫升下的電氣絕緣安全。
o 防護等級 (Ingress Protection)： 通常 IP00 (裸線圈，無外殼密封)。若安裝在特定腔體或有防護罩，防護等級可提升。需要注意應用環境。
2. 機械與性能參數：
o 行程 (Stroke)： 3 mm - 電樞從釋放到吸合所移動的距離。這是選擇電磁鐵匹配應用需求的關鍵參數之一。
o 力量 (Force)：
§ 啟動力 (Pull-in Force @ 額定電壓 & 額定行程起點)： 約 5.5 N - 在行程起點（電樞處于遠端）通電時能產生的初始拉力。這是確?？煽繂拥年P鍵指標。
§ 保持力 (Holding Force @ 額定電壓 & 行程終點)： 約 10 N - 在行程終點（電樞吸合）時能持續提供的大保持力。
§ 力-行程特性： 電磁鐵的輸出力隨電樞位置變化而變化，通常行程越小，力越大（在吸合過程中力逐漸增大）。具體曲線需參考數據表。
o 響應時間 (Response Time)：
§ 吸合時間 (Pull-in Time)： 典型值 < 15 ms - 從通電到電樞完成吸合（到達行程終點）所需時間。
§ 釋放時間 (Release Time)： 典型值 < 10 ms - 從斷電到電樞在彈簧作用下復位所需時間。快速響應是其特點。
o 工作頻率 (Duty Cycle / Switching Frequency)： 取決于散熱條件、行程、負載和占空比。在標準條件下，通常支持較高的工作頻率（例如，每分鐘數十次甚至上百次循環）。連續通電 (100% ED) 通常僅適用于保持狀態（低功耗時）。具體大允許頻率需參考數據表或根據溫升計算。
o 預期壽命 (Life Expectancy)： 在額定負載和適當條件下，可達數百萬次操作。高可靠性是Kuhnke產品的標志。
3. 物理與環境參數：
o 安裝方式： 通常提供螺紋安裝孔 (例如 M3 或類似規格)，便于固定。
o 電樞桿 (Plunger) 末端： 通常為標準圓柱形桿端，可連接推桿、杠桿或直接作用于負載。具體形狀需確認。
o 材質： 外殼、電樞等核心部件通常采用高質量導磁材料（如低碳鋼）和銅漆包線線圈，確保磁性能和耐久性。
o 工作溫度范圍 (Ambient Temperature)： -10°C 至 +50°C (或更寬，需查證) - 在此范圍內能保證性能和壽命。超出范圍需降額使用或咨詢廠家。
o 存儲溫度范圍 (Storage Temperature)： 通常 -20°C 至 +70°C。
o 重量： 約 50-60 克 (具體數值需查證) - 緊湊輕量化設計，節省空間。
1. 核心優勢：
o 高效節能： 顯著降低的保持功耗 (3.5W) 減少了能源消耗和運行成本，尤其適用于長期通電或頻繁動作的場合，發熱控制更好。
o 快速響應： 毫秒級的吸合/釋放時間，滿足高速自動化需求。
o 緊湊堅固： 小巧的體積和堅固的結構設計，易于集成到空間受限的設備中。
o 高可靠性長壽命： 優質材料和精密制造，確保在嚴苛工業環境下穩定運行數百萬次。
o 精確可控： 提供清晰、可重復的直線運動。
2. 典型應用領域：
o 工業自動化： 氣動/液壓閥的先導控制、小型夾具/卡爪、分揀機構、精密送料、打印機/復印機進紙機構、紡織機械控制元件。
o 辦公設備與家電： 自動門鎖/插銷、投幣機構、復印機/打印機內部執行器、咖啡機閥門控制。
o 醫療技術： 分析儀器閥門控制、小型泵閥、牙科設備執行機構、診斷設備中的精密移動部件（需滿足相關醫療認證要求）。
o 安全與門禁： 電磁鎖（小型）、逃生推桿門鎖的解鎖機構、安防設備的觸發裝置。
o 汽車行業： 小型執行器、測試設備、內飾件控制（如杯架、儲物格鎖）。
o 售貨機與娛樂設備： 投幣識別機構、獎品發放裝置、游戲機控制元件。
1. 確認關鍵參數匹配： 務必確保電壓 (24VDC)、所需力量 (啟動力/保持力)、行程 (3mm) 滿足應用需求。力量隨行程和電壓變化，需參考力-行程曲線圖。
2. 考慮工作制與散熱： 頻繁動作或長期通電（即使是低保持功率）需要考慮散熱。確保安裝環境通風良好，必要時降額使用或選擇更大規格型號。避免長時間在超過額定工作溫度下運行。
3. 安裝與連接：
o 確保安裝牢固，避免應力傳遞到電磁鐵本體。
o 電樞桿運動需順暢無卡滯，負載連接需對齊。
o 正確連接極性 (直流 + / - )。 通常棕色線為+24V，藍色線為0V/GND（務必以產品標簽或說明書為準）。
o 建議使用帶續流二極管 (Flyback Diode / Freewheeling Diode) 的驅動電路 (如繼電器、晶體管輸出)，以消除線圈斷電時產生的反向電動勢，保護驅動元件。很多Kuhnke電磁鐵內部已集成此二極管（需確認UF3G-24VDC1FL是否內置），若未內置則外部電路必須添加。
4. 環境適應性： 若應用于潮濕、多塵、有腐蝕性氣體或需要清洗的環境，需考慮額外的防護措施（如加裝防護罩、選擇更高IP等級版本或使用密封膠）。
5. 維護： 在正常使用環境下，Kuhnke電磁鐵基本免維護。保持清潔，定期檢查連接線和安裝緊固件即可。
Kuhnke UF3G-24VDC1FL電磁鐵是一款集高效節能、快速響應、緊湊可靠于一體的高性能直流直線驅動元件。其優化的電磁設計（特別是低保持功耗）、3mm的標準行程以及堅固的構造，使其在廣泛的工業自動化、設備控制和安全系統中扮演著關鍵的執行角色。工程師在選擇時，應仔細核對啟動力、保持力、響應時間等關鍵參數是否滿足具體應用場景的需求，并注意正確的安裝、接線和散熱管理，以充分發揮其性能并確保長久穩定的運行。
