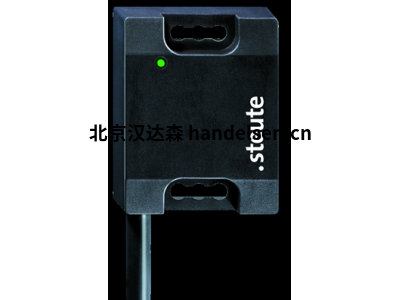

在工業自動化領域，安全是永恒的主題。當機械設備高速運轉，人員與機器需要在同一空間協同作業時，可靠的安全防護裝置至關重要。德國 Steute 公司憑借其深厚的技術底蘊和嚴謹?shù)闹圃旃に?，在安全傳感領域享有盛譽。其旗下的 BZ 16-03F IP67 安全傳感器，便是工業安全防護鏈條中一顆堅固可靠的“螺絲釘”，尤其適合嚴苛環境下的應用。
一、核心定位：堅固防護與強制安全
BZ 16-03F IP67 是一款符合強制斷開原理（通過機械作用直接斷開電路）的安全限位開關。其核心設計理念在于提供高級別的可靠性和耐用性，即使在多塵、潮濕、油污侵蝕或需要高壓沖洗（如食品飲料、制藥、化工、戶外設備）等惡劣工業環境中，也能確保安全功能萬無一失。其名稱中的 “IP67” 正是其防護能力的直接體現。
二、核心功能：守護安全，精準到位
1. 本質安全功能：
o 強制斷開結構 (Positively Driven Contacts / FDM - Force Guided Mechanism): 這是其作為安全開關的核心。這種機械結構確保在發生故障（如觸點粘連、彈簧斷裂）時，常開 (NO) 和常閉 (NC) 觸點不可能同時閉合。當驅動頭被壓下（開關動作），NO觸點強制可靠閉合的同時，NC觸點強制可靠斷開；反之，當驅動頭釋放（開關復位），NC觸點強制可靠閉合的同時，NO觸點強制可靠斷開。這種互鎖設計是達到高安全等級（如 PLe/SIL CL 3）的基礎。
o 安全狀態指示： 開關狀態清晰可見（通常通過位置或顏色標識），便于目視檢查和故障排查。
o 可靠的位置檢測： 精確檢測防護門、安全罩、移動部件等是否處于安全關閉或正確到位的位置。
2. 堅固耐用與高防護：
o IP67 防護等級： 絕對防塵（灰塵無法進入），并且能夠承受短暫浸入水中（1米深，30分鐘） 或強烈噴水。這使得它能輕松應對沖洗清潔、雨水、油霧、粉塵飛揚等嚴酷環境。
o 堅固外殼： 通常采用高質量的熱塑性塑料或金屬（如壓鑄鋅）制成，具有優異的抗沖擊、抗振動和耐化學腐蝕性能。
o 長壽命設計： 關鍵機械部件和觸點材料經過優化，確保數百萬次操作下的高可靠性和長使用壽命。
3. 靈活安裝與驅動：
o 多種驅動頭可選： BZ 16-03F 通常提供多種標準驅動頭（如滾輪柱塞式、滾輪搖桿式等），以適應不同的安裝位置、運動方向和操作力需求。
o 多種操動件： 可配合各種形狀和尺寸的操動件（如凸輪、擋塊）使用。
o 多種安裝方式： 提供螺紋套管、安裝孔等，便于在各種機械結構上靈活、牢固地安裝。
三、關鍵功能參數詳解
以下是 Steute BZ 16-03F IP67 安全傳感器的主要技術參數（具體數值可能因批次或微小變型略有差異，請以新數據手冊為準）：
|
參數類別 |
參數項 |
典型值/描述 |
意義/應用 |
|
機械特性 |
外殼材質 |
高強度熱塑性塑料或金屬 (如壓鑄鋅) |
提供出色的機械強度、耐沖擊、抗振和耐化學性。 |
|
防護等級 |
IP67 (符合 IEC 60529) |
防塵，可耐受臨時浸泡，適用于惡劣的工業環境。 |
|
|
操作原理 |
強制斷開原理 (FDM) |
核心安全特性，確保故障時觸點不可能同時閉合，滿足高安全等級要求。 |
|
|
觸點配置 |
1 NO + 1 NC (符合 EN 60947-5-1) |
提供常開 (NO) 用于安全回路信號，常閉 (NC) 用于監控或冗余。安全應用標準配置。 |
|
|
操作力 |
約 0.5 N 至 1.5 N (取決于驅動頭類型) |
靈敏且可靠的觸發所需力度。 |
|
|
行程/超程 |
具體值取決于驅動頭型號 (例如：滾輪柱塞式約 2.5mm) |
定義開關動作所需的移動距離和允許的額外行程。 |
|
|
機械壽命 |
≥ 10,000,000 次操作 |
的耐用性，減少維護需求。 |
|
|
電氣特性 |
額定絕緣電壓 (Ui) |
250 V AC/DC |
開關能安全承受的高持續電壓。 |
|
額定工作電壓 (Ue) |
24V DC, 230V AC (常見) |
正常工作電壓范圍。 |
|
|
額定工作電流 (Ie) |
例如：AC-15: 10A @ 230V, DC-13: 1.5A @ 24V |
開關能安全可靠切換的負載電流 (電阻性或感性)。 |
|
|
額定熱電流 (Ith) |
例如：10 A |
開關能長期承載而不損壞的大電流。 |
|
|
電氣壽命 |
≥ 1,000,000 次操作 (取決于負載) |
在額定負載下的預期開關次數。 |
|
|
觸點材料 |
銀合金 |
確保良好的導電性、低接觸電阻和抗電弧燒蝕能力。 |
|
|
環境適應性 |
工作溫度范圍 |
通常 -25°C 至 +70°C (或更高，需查手冊) |
寬溫范圍，適應寒冷倉庫到高溫車間。 |
|
存儲溫度范圍 |
通常 -40°C 至 +85°C |
||
|
抗振動/沖擊 |
符合 IEC 60947-5-1 / EN 60947-5-1 標準 |
確保在振動和沖擊環境下穩定工作。 |
|
|
連接方式 |
接線方式 |
螺釘接線端子或預接電纜 (型號決定) |
提供靈活可靠的電氣連接選項。 |
|
安全與認證 |
安全標準 |
EN ISO 13849-1, IEC 60947-5-1, EN 60947-5-1 |
符合國際機械安全功能標準，支持達到高 PL (性能等級) 和 SIL (安全完整性等級)。 |
|
典型安全等級 |
單個開關可達 PL c / SIL CL 1 |
滿足中等安全要求應用。通常需冗余使用以達到更高等級 (如 PLe/SIL CL 3)。 |
|
|
認證標志 |
CE, cULus (常見) |
符合歐洲和北美市場準入要求。 |
四、核心優勢：為何選擇 BZ 16-03F IP67？
1. 無與倫比的防護 (IP67)： 這是其在潮濕、多塵、需沖洗環境中不可替代的核心優勢，大大降低因環境因素導致的故障風險。
2. 高的安全可靠性 (強制斷開)： FDM 結構是其作為安全開關的基石，為人員和設備提供本質安全保障，滿足嚴格的安全標準要求。
3. 堅固性與耐用性： 高質量材料和精良制造確保其在嚴苛工業環境下長久穩定運行，減少停機時間和維護成本。
4. 廣泛的適用性： 多種驅動頭和安裝選項使其能靈活適應各種機械設計需求。
5. 德國品質與信任： Steute 品牌代表著精密、可靠和長久的使用壽命。
五、典型應用場景
得益于其堅固性和 IP67 防護，BZ 16-03F IP67 廣泛應用于對環境耐受性和安全性要求的領域：
· 食品飲料與制藥行業： 灌裝線、包裝機、清洗設備（耐受高壓沖洗和消毒劑）。
· 化工與過程工業： 反應釜、攪拌設備、管道系統（耐受化學品、蒸汽、潮濕）。
· 工程機械與農業機械： 挖掘機、拖拉機、收割機（耐受戶外風雨、泥土、振動）。
· 物料搬運與物流： 堆垛機、傳送帶系統、自動化倉庫（多塵、戶外環境）。
· 洗滌設備： 工業洗衣機、洗碗機（高溫、高濕、頻繁沖洗）。
· 任何需要高防護等級安全位置檢測的工業設備： 如沖壓機、注塑機、機器人工作單元的安全門/罩。
六、選擇與使用要點
1. 明確安全等級要求： 根據風險評估確定所需的 PL 或 SIL 等級。單個 BZ 16-03F 通常用于 PL c / SIL CL 1 應用。要達到更高等級 (如 PLe/SIL CL 3)，必須按照安全標準要求，采用冗余配置（如兩個開關串聯/并聯）并結合安全控制器（如安全繼電器、安全PLC）進行監控和評估。
2. 選擇合適的驅動頭： 根據被檢測物體的運動方向、速度、操作力以及安裝空間，選擇合適的驅動頭類型（滾輪柱塞、滾輪搖桿等）。
3. 正確安裝與調整： 確保開關安裝牢固，操動件（凸輪）與驅動頭對正，行程和超程設置合理，避免過度施力或行程不足導致開關損壞或信號不可靠。
4. 定期檢查與維護： 雖然非常耐用，仍需按計劃?rùn)z查開關動作是否順暢、外殼有無破損、接線是否牢固、觸點狀態是否正常。清潔時注意不要損壞密封。
結語
Steute BZ 16-03F IP67 安全傳感器，是工業安全防護領域一個值得信賴的“硬漢”。它將德國制造的精益求精融入設計，通過強制斷開結構 (FDM) 提供本質安全，憑借IP67 的頂級防護征服惡劣的環境，以堅固耐用性保障長期穩定運行。在那些關乎人員安全和設備可靠性的關鍵位置，BZ 16-03F IP67 如同一位沉默而忠誠的衛士，時刻守護著工業生產的底線。選擇它，就是為您的安全系統選擇了經得起考驗的可靠保障。在選購時，務必參考 Steute 提供的新數據手冊，確保型號參數符合您的具體應用需求。
