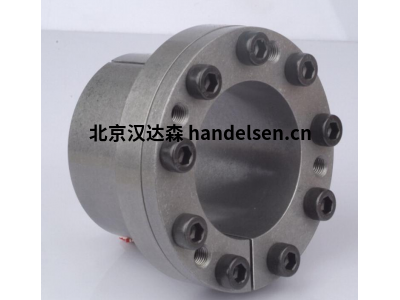

Bikon-Technik 聯軸器 1012-080-120：精密傳動的可靠紐帶

馬世宇 QQ： 2850590587   手機：13002495941 電話：010-64714988-213 傳真：010-64714988-668 郵件：tk3@handelsen.cn

在工業動力傳輸領域，聯軸器扮演著連接動力源（如電機）與工作機（如泵、風機、壓縮機）的關鍵角色，確保動力高效、平穩、可靠地傳遞。Bikon-Technik GmbH & Co. KG 作為德國精密傳動元件領域的制造商，其產品以高品質、高精度和性能著稱。今天，我們將深入探討其明星產品之一：Bikon-Technik 1012-080-120 雙膜片式聯軸器，剖析其功能特性、核心參數以及在工業應用中的核心價值。

一、型號解析：1012-080-120 的含義

·         1012： 代表 Bikon-Technik 的 雙膜片式聯軸器系列。這是該公司的核心產品系列之一，專為要求高扭轉剛性、低維護和良好偏差補償能力的應用而設計。

·         080： 代表聯軸器設計的 大軸孔直徑 為 80 mm。這意味著該聯軸器可以安裝在大直徑為 80mm 的驅動軸和被驅動軸上（實際可用軸徑范圍通常略小于此大值，需根據具體輪轂選型確定）。

·         120： 代表該聯軸器的 公稱扭矩 (TkN) 為 1200 Nm (通常省略后一個零)。這是聯軸器在連續運行條件下能夠可靠傳遞的大扭矩值，是選型的關鍵依據。

二、核心功能：雙膜片設計的優勢

1012-080-120 的核心在于其 雙膜片組 結構，這賦予了它一系列功能：

1. 高效扭矩傳遞：

o    膜片組由高強度合金鋼（通常為不銹鋼）精密沖壓成型，具有的抗拉強度和抗疲勞性能。

o    雙膜片組平行排列的設計提供了的扭轉剛性，確保動力傳遞幾乎無延遲、無扭轉間隙，特別適合需要精確同步或快速響應的應用（如伺服系統、精密機床）。

2. 出色的偏差補償能力：

o    軸向位移補償： 兩個膜片組能有效吸收設備在運行中產生的軸向竄動（熱膨脹、安裝誤差）。

o    徑向位移補償： 膜片的彈性變形能力允許一定范圍內的軸心不對中（平行偏差）。

o    角向位移補償： 膜片能柔韌地適應驅動軸與被驅動軸之間的角度偏差。

o    雙膜片設計的優勢在于：它比單膜片聯軸器能同時補償更大的綜合偏差（軸向+徑向+角向），并且能顯著降低因不對中產生的附加彎矩載荷對軸承和設備的影響，延長設備壽命。

3. 零背隙與高精度：

o    金屬膜片與輪轂之間通常采用無間隙的螺栓夾緊或壓緊連接。

o    整個傳動鏈中無滑動或摩擦部件。

o    這些特性確保了零回轉間隙和的運動傳遞精度，是精密定位和動態控制應用的理想選擇。

4. 免維護與長壽命：

o    核心部件（膜片、螺栓、輪轂）均為金屬，無需潤滑。

o    無磨損部件（如橡膠、塑料、齒輪），消除了因磨損導致的性能下降和維護需求。

o    優質材料（特別是耐腐蝕不銹鋼膜片）和精密制造工藝確保了的抗疲勞強度和超長使用壽命，尤其適合連續運行或難以維護的場合。

5. 平衡性能優異：

o    精密制造的膜片和輪轂組件具有良好的初始動平衡性能。

o    對于高速應用，可以方便地進行高精度動平衡（通常在 G 6.3 等級或更高），將殘余不平衡量降至，從而顯著降低高速運轉時的振動和噪音，保護相連設備。

6. 絕緣性能：

o    金屬膜片組本身可以提供一定的電絕緣性能（取決于具體設計和材料），有助于在需要時切斷雜散電流回路，保護軸承免受電蝕損壞（對于變頻器驅動的電機尤為重要）。

三、核心技術參數詳解 (以 Bikon 1012-080-120 典型規格為例)

以下是該型號聯軸器的關鍵性能參數：

·         公稱扭矩 (TkN)： 1200 Nm - 連續運行允許傳遞的大扭矩基準值。

·         大扭矩 (Tk max)： 2400 Nm (通常為 2 x TkN) - 聯軸器能承受的短期峰值扭矩（如啟動、制動）。

·         大轉速 (n max)： ≈ 5000 rpm (典型值，實際值取決于動平衡等級和具體工況) - 允許的高運行轉速。

·         大軸孔直徑 (d max)： 80 mm - 輪轂可加工的大孔徑。

·         允許偏差 (典型補償能力)：

o    軸向位移 (Δ Ka)： ± 1.0 mm (單膜片組能力，雙膜片組整體能力更大)

o    徑向位移 (Δ Kr)： ± 0.4 mm (單膜片組能力)

o    角向位移 (Δ Kw)： ± 0.5° (單膜片組能力)

o    注意：實際允許的綜合偏差會小于各單項大值的簡單相加，需參考制造商提供的詳細偏差圖。

·         扭轉剛度 (Ct)：  (通常在數萬 Nm/rad 量級) - 抵抗扭轉變形的能力，值越高，傳動精度越高。

·         轉動慣量 (J)： 相對較低 (具體數值需查表) - 影響系統的加速/減速響應性能，低慣量有利于動態控制。

·         重量： 中等 (具體數值需查表，通常幾公斤到十幾公斤) - 取決于輪轂材料和尺寸。

·         工作溫度范圍： -40°C 至 +120°C (典型值，取決于密封和材料) - 寬溫域適應性強。

·         輪轂材質： 通常為高強度鋼（如 C45/1.0503）或鋁合金（如 AlCuMgPb/3.1645）。鋁合金輪轂?zāi)茱@著降低轉動慣量。

·         膜片材質： 高強度不銹鋼（如 1.4310 / AISI 301），提供優異的疲勞強度和耐腐蝕性。

·         螺栓： 高強度合金鋼螺栓，通常達 12.9 級或更高。

·         防護等級： 通常為標準開放式設計?？蛇x配防護罩（如 Bikon 的 "SKS" 系統）以滿足 IP 防護或安全要求。

四、典型應用領域

憑借其高扭矩、高剛性、高精度、免維護和優異的偏差補償能力，Bikon 1012-080-120 聯軸器廣泛應用于要求苛刻的工業領域：

1. 泵行業： 離心泵、柱塞泵、螺桿泵等，尤其適用于大功率、高轉速或長軸系泵組。

2. 風機與壓縮機： 大型工業風機、離心式/螺桿式壓縮機，需要處理熱膨脹和傳遞大扭矩。

3. 發電與能源： 柴油/燃?xì)獍l(fā)電機組、蒸汽輪機、風力發電機（偏航/變槳系統以外的傳動鏈輔助設備）、水輪機等。

4. 船舶動力： 主推進系統、大型輔機（發電機、消防泵、壓載泵等）的軸系連接。

5. 重型機械： 軋鋼機、礦山機械、破碎機、輸送系統等大功率、高沖擊負荷場合。

6. 通用工業傳動： 攪拌機、擠出機、大型輸送帶驅動、造紙機械等需要可靠傳遞中大功率的場合。

7. 需要高精度的場合： 雖然其尺寸較大，但在某些大型精密設備（如測試臺架）中，其高剛性和零背隙特性依然重要。

五、選型與安裝要點

·         選型依據： 首要考慮所需傳遞的扭矩（額定扭矩和大扭矩），確保 TkN ≥ 應用額定扭矩。其次考慮轉速（n ≤ n max）。然后根據設備情況評估所需的偏差補償能力（軸向、徑向、角向）。軸徑匹配輪轂孔徑。環境因素（溫度、腐蝕性）影響材質選擇。

·         安裝關鍵：

1. 精確對中： 雖然膜片聯軸器能補償偏差，但初始安裝時盡可能精確對中（控制在允許偏差范圍內）是確保長壽命和佳性能的基礎。使用激光對中儀是佳實踐。

2. 螺栓緊固： 必須使用配套的高強度螺栓、螺母和墊片。嚴格按照制造商規定的扭矩值和擰緊順序（通常是對角線順序）分步擰緊，確保夾緊力均勻分布，防止膜片扭曲。這是避免早期失效的關鍵步驟！

3. 軸端間隙： 確保聯軸器兩端輪轂之間留有足夠的軸向安裝間隙（C 尺寸），以容納熱膨脹和允許的軸向位移，具體值需參考安裝圖。

4. 避免預拉伸/預壓縮： 安裝時不應強行拉伸或壓縮聯軸器來適應偏差，應依靠膜片自身的彈性變形能力。

六、優勢總結與市場定位

Bikon-Technik 1012-080-120 雙膜片聯軸器代表了中大型動力傳動領域的解決方案。其核心優勢在于：

·         可靠性： 金屬元件、免維護設計、長壽命。

·         強大的性能： 高扭矩容量、高扭轉剛性、零背隙。

·         出色的適應性： 優異的綜合偏差補償能力、寬溫域。

·         運行平穩： 良好的動平衡性能，適合高速應用。

·         德國品質： 精密制造、嚴格質量控制、技術。

在聯軸器市場中，1012系列定位于對性能、可靠性和使用壽命有要求的應用場景。相比于傳統的齒輪聯軸器（需要潤滑、有磨損）、彈性聯軸器（扭轉剛性低、易老化）或大型鼓形齒式聯軸器（維護復雜），雙膜片聯軸器在免維護、精度、抗疲勞和高速性能方面具有顯著優勢，尤其適合作為關鍵設備的傳動核心部件。

結論：

Bikon-Technik 1012-080-120 雙膜片式聯軸器不僅僅是一個簡單的機械連接件，它是現代工業動力傳輸系統中保障效率、精度和可靠性的精密工程組件。其1200 Nm的公稱扭矩、80mm的軸徑適配能力、雙膜片結構帶來的強大偏差補償性能和免維護特性，使其成為驅動大型泵、風機、壓縮機、發電機組以及各種重型機械的理想傳動紐帶。選擇 1012-080-120，意味著選擇了德國精密工程的可靠品質，為您的關鍵設備提供長久、穩定、高效的動力傳輸保障。在選型和應用時，務必參考 Bikon-Technik 提供的新技術文檔和安裝指南，以確保其性能得到充分發揮。
