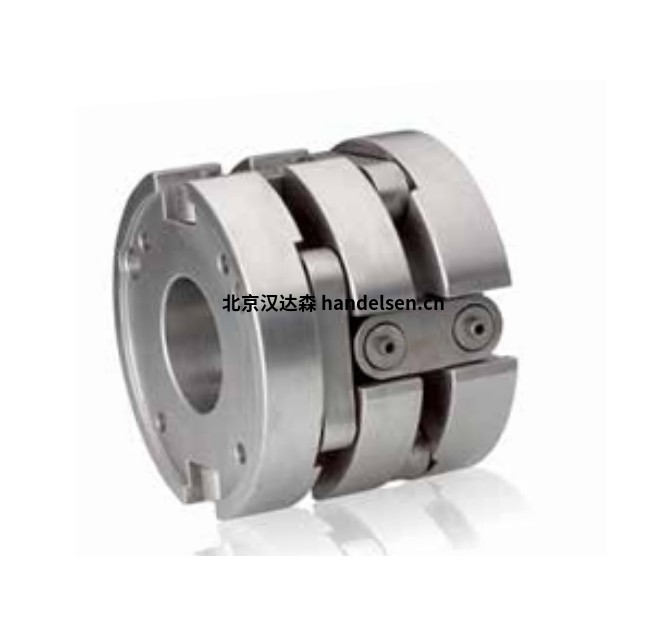

Schmidt-Kupplung聯軸器CPS 15.2適合旋轉編碼器



用于精確測量結果的聯軸器，應用靈活易操作非常適合旋轉編碼器

Schmidt-Kupplung 聯軸器 CPS 15.2 具有精準扭矩傳輸、補償軸偏移、絕緣等主要功能



精準扭矩傳輸：采用全金屬結構，組件由優質的高抗拉強度鋼材和精煉回火鋼材制造，具有很高的抗扭剛度?？蓪崿F(xiàn)精準扭矩傳輸，確保動力從主動軸到從動軸高效傳遞，減少扭矩?fù)p失，適用于對扭矩精度要求高的設備。



補償軸偏移：能有效補償軸的徑向、角向和軸向偏移。通過獨特的兩對 90° 偏移平行連桿系統，在補償偏移時不會產生回復力，避免對軸承、軸系等部件施加額外應力，保護設備核心部件。即使在軸存在較大徑向偏移或偏移量動態變化的情況下，也能保證主動軸與從動軸的角位移完全同步，維持設備的穩定運行。



緊湊安裝：具有緊湊的設計，由三個圓盤和兩組錨固件組成，占用空間小，適用于空間受限的場合，可在狹窄空間內實現高效傳動。



電絕緣功能：該聯軸器通常具有電絕緣特性，可避免電流在軸系中流通，防止因電腐蝕等問題影響設備性能和使用壽命，適用于一些對電氣絕緣有要求的應用場景。



低振動傳輸：運行過程中不會將主動軸的徑向振動傳遞到從動軸，可有效減少振動對設備其他部件的影響，降低設備運行過程中的振動和噪音，提高設備運行的平穩性和可靠性。



角度同步性好：可在具有極限徑向偏移的傳動軸上實現精密的扭矩傳輸，無論軸偏移高度如何，均可確保恒定的角同步傳輸，從一個驅動器到另一個驅動器，均可確保恒定的同步運行，不會出現形變。



主要應用

包裝行業：可用于驅動紙箱包裝機模塊、折箱機以及折疊機構，能確保這些設備在運行過程中軸的偏移得到有效補償，維持精確的傳動，保證包裝的精度和效率。還可應用于包裝行業熱成型機中的深拉裝置，以及制藥行業吸塑包裝機的灌裝系統，滿足這些設備對高精度扭矩傳輸和角度同步的要求。

印刷行業：適用于印刷機的打印機構、油墨輥和出墨輥等部位。其高抗扭剛度和角度同步性可確保油墨均勻涂抹，保證印刷質量，同時能適應印刷過程中可能出現的軸偏移情況，提高設備運行的穩定性。

造紙行業：在造紙廠中，可用于篩輥和胸輥的驅動器，以及各種裁紙機，如縱向和橫向裁切機械、三刀裁紙機和旋轉裁紙機等。能在造紙過程中精確傳遞扭矩，補償軸的偏移，確保紙張裁切尺寸準確，提高紙張生產的質量和效率。

家具制造行業：可對層壓工藝中使用的可調施膠輥進行精密的短程驅動調整，以將層壓材料均勻地應用到底材之上。還可用于去毛刺機，作為驅動輔助手段，保證加工精度和設備的穩定運行。



主要參數

外徑：37mm

聯軸器長度：38mm

額定扭矩：4Nm

轉速：25000r/min

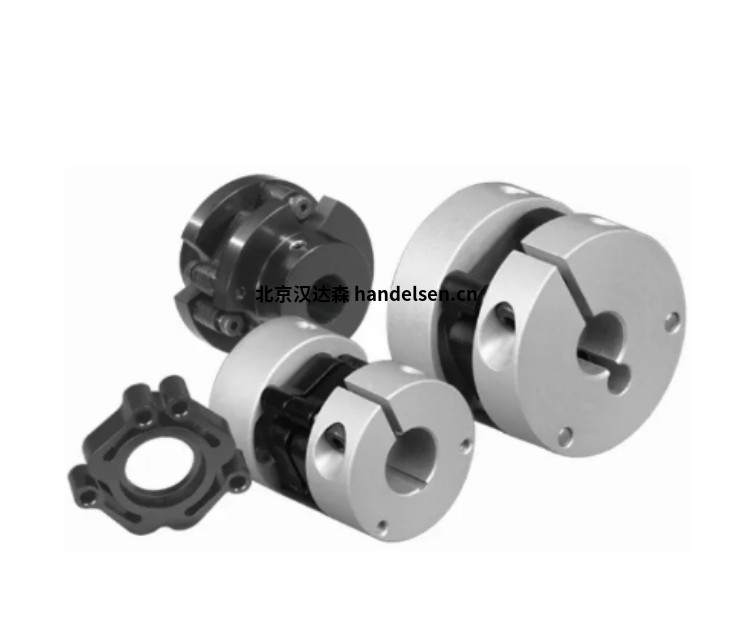

其他型號

CPS 8.1

CPS 8.2

CPS 9.1

CPS 9.2

CPS 10.1

CPS 10.2

CPS 14.1

CPS 14.2

CPS 15.1

CPS 15.2

CPS 22.1

CPS 22.2

CPS 23.1

CPS 23.2

CPS 30.1

CPS 30.2
