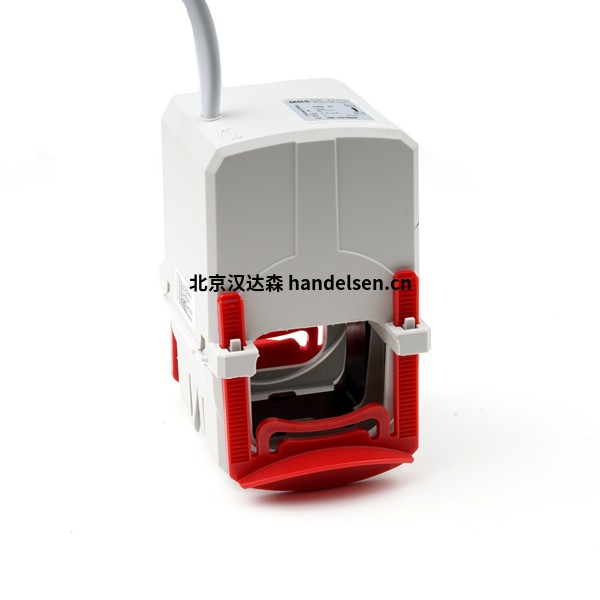

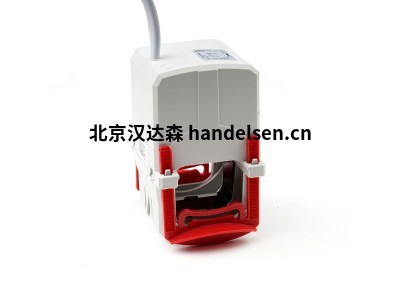

德國MBS電流互感器

描述：

對于高達 20 kHz 的測量，MBS AG 提供整個 XCTB 電流互感器系列，不僅滿足達 20 kHz 的高精du傳輸，而且還經過熱設計，可在暴露于諧波的網絡上使用。與符合 IEC 61869-2 標準的感應電流互感器一樣，輸出信號通常為 1 或 5 A。輸出規格也與通常的值相對應。因此，變壓器也可用于傳統的 50 Hz 應用。附加銘牌定義了頻率傳輸行為。



可選項，可以提供與棒洞窗口相對應的初級導體棒（電解銅，鍍鎳），包括螺釘 DIN 933，以及用于安裝在母線或類似裝置中的螺母、墊圈和鎖緊墊圈。





軌道 1： 軌道 2： 圓形導體： 寬度： 電流范圍： 類型

30 x 10 毫米 25 x 12 毫米 25,7 毫米 60 毫米 50 ...750 安培 XCTB 31.35

40 x 10 毫米 30 x 15 毫米 31,8 毫米 70 毫米 75 ...1000 安培 XCTB 41.35

50 x 12 毫米 40 x 30 毫米 43,7 毫米 85 毫米 100 ...1250 安培 XCTB 51.35

63 x 10 毫米 50 x 30 毫米 43,7 毫米 95 毫米 200 ...1600 安培 XCTB 61.35

80 x 10 毫米 60 x 30 毫米 54,7 毫米 120 毫米 400 ...2000 安培 XCTB 81.35

100 x 10 毫米 80 x 30 毫米 70 毫米 130 毫米 400 ...2000 安培 XCTB 101.35

跳轉至產品 輸出信號： 圓形導體： 寬度： 電流范圍： 類型

1一個 18,5 毫米 41,6 毫米 200 安培 XKBR 18型

1一個 18,5 毫米 36 毫米 200 安培 XKBR 18S 系列

1A 或 5A 18,4 毫米 49 毫米 100...250 安培 XKBR 18L系列

1A 或 5A 27,9 毫米 49 毫米 200…500 安培 XKBR 28型

1A 或 5A 32.5毫米 59,2 毫米 300…600 安培 XKBR 32型

5安培 42,4 毫米 67 毫米 300…1000 安培 XKBR 42型

5安培 42,4 毫米 67 毫米 300…1000 安培 XKBR 42L型

5安培 44 毫米 67 毫米 250…1000 安培 XKBR 44型

跳轉至產品 軌道 1： 軌道 2： 圓形導體： 寬度： 電流范圍： 類型

20x30 毫米 - 20 毫米 93 毫米 250…400 安培 XKBU 23

50x80 毫米 - 50 毫米 125 毫米 250…300 安培 XKBU 58 （英語）

50x80 毫米 - 80 毫米 155 毫米 600…1500 安培 XKBU 812

80x160 毫米 - 80 毫米 195 毫米 1000…2500 安培 XKBU 816型

可切換電流互感器

描述：

插入式電流互感器，用于 30 A 至 7,500 A 的初級標稱電流，次級額定電流 5 A、2 A 或 1 A，精度等級為 0.2 s、0.2、0.5 s、0.5 和 1。所有設備均提供所需的緊固材料?？蛇x配與導軌窗相匹配的初級導體導軌（電解質銅、鍍鎳），包括 DIN 933 螺釘，配有螺母、墊圈和彈簧墊圈，用于安裝在母線或類似裝置中。



可選地，可以提供與棒洞窗口相對應的初級導體棒（電解銅，鍍鎳），包括螺釘 DIN 933，以及用于安裝在母線或類似裝置中的螺母、墊圈和鎖緊墊圈。





2 times 5 A or 1 A 22,5 mm 61 mm 600-300 200-100 ASR 22.3 2U

2 times 5 A or 1 A 26 mm 61 mm 600-300 200-100 ASK 31.3 2U

2 times 5 A or 1 A 28 mm 61 mm 600-300 200-100 ASK 31.4 2U

3 times 5 A or 1 A 28 mm 61 mm 600-400-200 300-200-100 ASK 31.4 3U

2 times 5 A or 1 A 28 mm 61 mm 600-300 150-75 ASK 31.5 2U

2 times 5 A or 1 A 32 mm 71 mm 1000-500 200-100 ASK 41.4 2U

3 times 5 A or 1 A 32 mm 71 mm 1000-500-250 400-200-100 ASK 41.4 3U

2 times 5 A or 1 A 30,5 mm 71 mm 800-400 200-100 ASK 412.4 2U

3 times 5 A or 1 A 30,5 mm 71 mm 800-400-200 400-200-100 ASK 412.4 3U

2 times 5 A or 1 A 44 mm 86 mm 1200-600 400-200 ASK 51.4 2U

3 times 5 A or 1 A 44 mm 86 mm 1200-1000-300 600-400-200 ASK 51.4 3U

2 times 5 A or 1 A 44 mm 96 mm 1200-600 500-250 ASK 61.4 2U

3 times 5 A or 1 A 44 mm 96 mm 1200-600-300 800-400-200 ASK 61.4 3U

2 times 5 A or 1 A 30 mm 88 mm 1500-750 800-400 ASK 63.6 2U

2 times 5 A or 1 A 55 mm 120 mm 1600-800 1000-500 ASK 81.4 2U

3 times 5 A or 1 A 55 mm 120 mm 1600-800-400 1000-750-500 ASK 81.4 3U

2 times 5 A or 1 A 70 mm 130 mm 2000-1000 1200-600 ASK 101.4 2U

2 times 5 A or 1 A 99 mm 150 mm 2000-1000 1000-500 ASK 103.41 2U

2 times 5 A or 1 A 70 mm 205 mm 3000-1500 2000-1000 ASK 127.6 2U

3 times 5 A or 1 A 90 mm 250 mm 6000-4000-2000 ASK 129.10 3U

2 times 5 A or 1 A 232,5 mm 3 x 600-300 3 x 200x100 ASK(D) 31.5 2U











繞組電流互感器200

描述：

用于 1 A 至 150 A 初級額定電流、5 A、2 A 或 1 A 次級額定電流的繞組電流互感器，精度等級為 0.2、0.5 s、0.5 和 1，初級繞組和初級連接端子代替連續母線。





跳轉至產品 軌道 1： 軌道 2： 圓形導體： 寬度： 電流范圍： 類型：

- - - 61 毫米 1 ...20 安培 WSK 30系列

- - - 71 毫米 1 ...30 安培 WSK 40系列

- - - 71 毫米 30 ...50 安培 WSK 40N

- - - 71 毫米 5 ...30 安培 WSK 60系列

- - - 136 毫米 25 ...100 安培 WSK 70.6N

- - - 115 毫米 25 ...150 安培 WSK 31.5 標準











CTB插入式電流互感器

描述：

這是世界上第一個采用無螺釘連接技術的電流互感器系列——帶有“籠式夾®具”彈簧式端子。一種創新且省時的連接選項，適用于實心和柔性電線 - 使電線末端套圈過時。整個系列還通過了 UL 認證。證書編號：20100426-E336996。這些器件的最大工作電壓為 1.2 kV;因此，它們可用于 690 V 網絡。所有CTB電流互感器均符合或超過DIN EN 61869-1/2、VDE 0414-9-1/2和DIN 42600規定的技術要求?？蛇x地，可以提供與棒洞窗口相對應的初級導體棒（電解銅，鍍鎳），包括螺釘 DIN 933，以及用于安裝在母線或類似裝置中的螺母、墊圈和鎖緊墊圈。
