PLIN-LWL 貨號：IPEH-004049
Peak-System 光耦合器 PLIN-LWL 主要用于在防爆區域或電磁兼容性（EMC）測量中，以光纖線路替換 LIN 網絡中的一段線路，實現可靠的數據傳輸
工作原理
數據傳輸轉換：PLIN-LWL 光耦合器將來自 LIN 總線的電信號轉換為光信號，通過光纖進行傳輸，在接收端再將光信號轉換回電信號，實現了 LIN 數據在光纖上的傳輸，從而隔離了電氣噪聲和干擾，提高了數據傳輸?shù)目煽啃院头€(wěn)定性。
信號處理與控制：內置的 TJA1028 LIN 收發器負責對 LIN 數據進行處理和控制，包括數據的編碼、解碼、發送和接收等操作?？汕袚Q的主終端功能則有助于優化 LIN 網絡的信號傳輸，減少信號反射和干擾。
規格數據
比特率從2.4 kbit/s到20 kbit/s
TJA1028 LIN收發器
電源和收發器狀態的LED顯示
可切換主端連接器
通過D-Sub，9針連接LIN總線
光纖線路由62.5/125 mm的雙工光纖線和ST連接3 地線器組成
電源電壓8至30V
通過D-Sub9針或DC連接器(跳線)供電
鋁制外殼
擴展工作溫度范圍為-40至+85°C(-40至+185°F)
技術參數
電氣參數：供電電壓 8-30V DC，功率消耗最大 50mA（在 12V 時），信號延遲方面，高速 LIN 通過 2xPLIN-LWL + 5m 光纖約為 250ns，低速 LIN 約為 1.5μs。
機械參數：尺寸為 60 x 35 x 80 mm（寬 x 高 x 深），重量 150g，防護等級為 IP20。
環境參數：工作溫度范圍 - 40°C 至 + 85°C，存儲溫度范圍 - 40°C 至 + 100°C，相對濕度 15%-90%，無冷凝。
特點及優勢
防爆與抗電磁干擾：主要用于防爆區域或電磁兼容性（EMC）測量中，能夠?qū)?LIN 網絡中的一段替換為光纖線路，有效避免在危險環境中使用電氣連接可能帶來的爆炸風險，同時也能增強系統在電磁干擾環境下的穩定性。
多種配置與顯示：配備 TJA1028 LIN 收發器，支持 2.4 kbit/s 至 20 kbit/s 的比特率。具有 LED 顯示屏，可實時顯示電源和收發器狀態。還擁有可切換的主終端，能夠根據實際需求進行靈活配置。
寬電壓與溫度范圍：供電電壓范圍為 8V 至 30V，可通過 D-Sub 9 針或 DC 連接器（跳線）供電。其鋁制外殼堅固耐用，且能適應 - 40°C 至 85°C 的擴展工作溫度范圍，適用于各種惡劣的工業環境。
應用領域
汽車工業：在汽車電子系統中，用于連接不同的控制單元，如發動機控制模塊、車身控制模塊等，確保在復雜的電磁環境下數據的可靠傳輸，同時也能滿足汽車生產過程中的 EMC 測試要求。
工業自動化：在工業自動化生產線中，用于連接各種傳感器、執行器和控制器，實現設備之間的高速、可靠數據傳輸，提高生產過程的自動化程度和穩定性。
航空航天：在航空航天領域，用于飛機、衛星等飛行器的電子系統中，確保在惡劣的電磁環境和高振動條件下數據的安全傳輸，保障飛行器的正常運行。
常見系列：

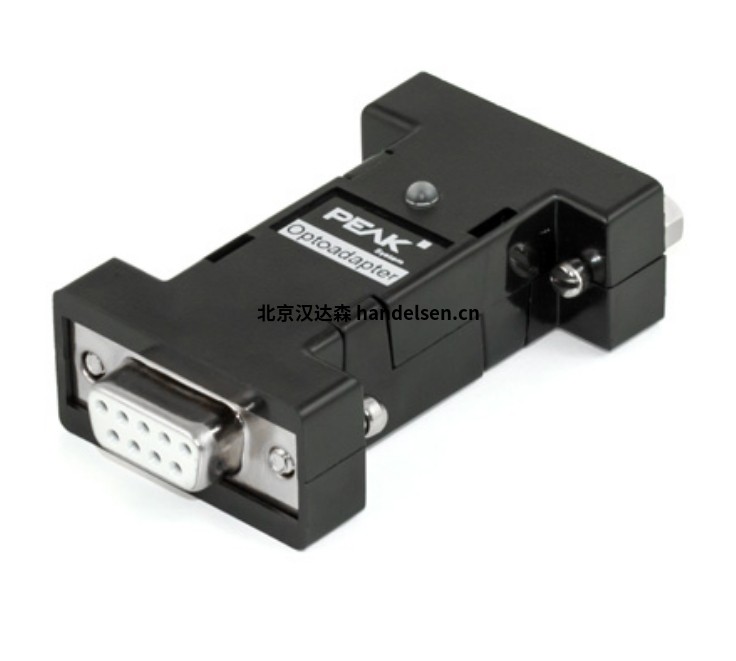

PCAN-0ptoadapter適配器

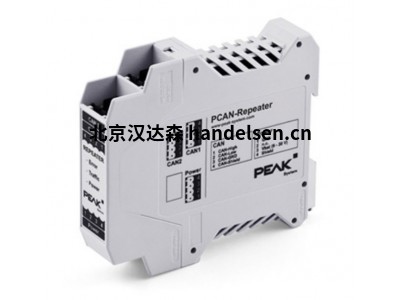

PCAN-Repeater DR中繼器
