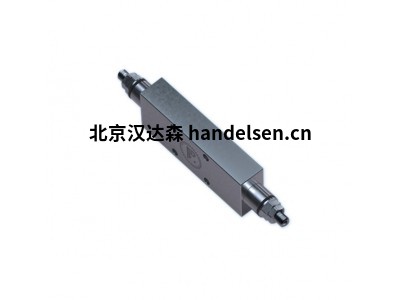

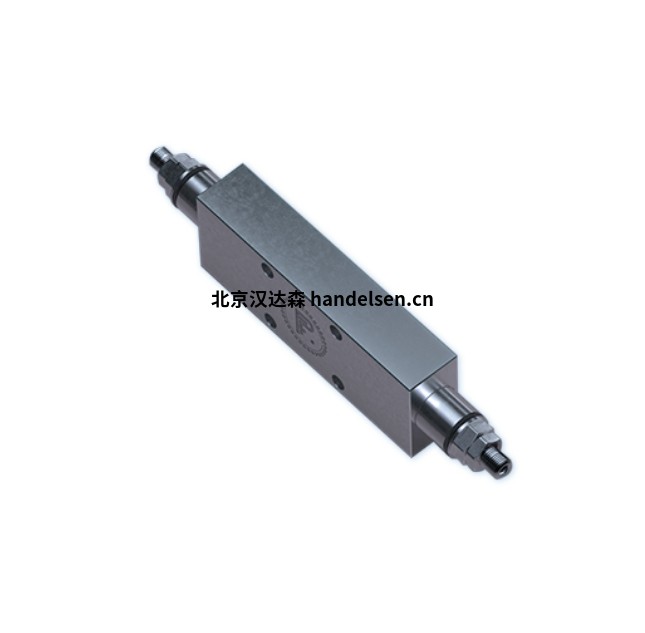

意大利Fluid-Press雙十字直動式溢流閥 FPM-D-40-1L線裝式

工作原理

當液壓系統中的壓力達到或超過溢流閥的設定壓力時，閥芯感受到的壓力通過閥座上的孔直接作用在閥芯上。由于此時系統壓力超過彈簧的彈力，閥芯就會克服彈簧的阻力向上移動，打開溢流通道，使液壓油通過溢流閥直接返回油箱，從而降低了系統壓力。當系統壓力降低到設定壓力以下時，彈簧的彈力將閥芯壓回原位，溢流閥關閉，停止溢流。

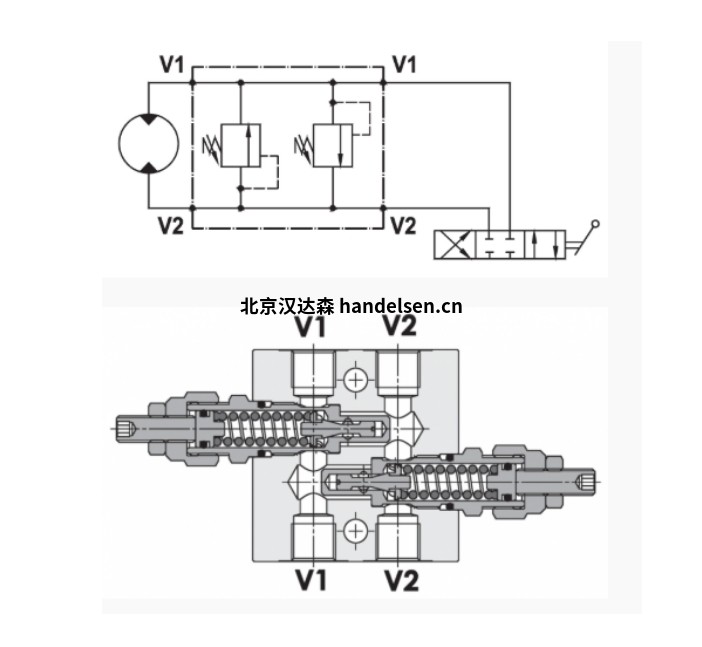

結構特點

閥芯：通常是圓柱形，在閥體內能做軸向移動，用于控制液壓油的流動通道開閉。

閥體：為閥芯提供活動空間，并設有油液進出的通道，一般采用高強度鋁合金材質，部分型號可根據要求采用鋼制機身。

彈簧：一端作用在閥芯上，另一端通過調節裝置固定在閥體上，用于提供使閥芯保持在關閉位置的力，其預緊力決定了溢流閥的開啟壓力。

調節裝置：可以是調節螺釘或手輪等，通過旋轉該裝置調整彈簧的預緊力，從而改變溢流閥的設定壓力。



主要功能

定壓溢流：在定量泵節流調節系統中，定量泵提供恒定流量。當系統壓力增大導致流量需求減小時，該溢流閥開啟，使多余流量溢回油箱，保證溢流閥進口壓力，即泵出口壓力恒定。

穩壓：將其串聯在回油路上，可產生背壓，增加運動部件的平穩性。尤其是在外載荷突然變小或減小為 0 時，背壓能起到緩沖作用，避免液壓缸運動受外載荷變化影響而導致平穩性變差。

系統卸荷：在溢流閥的遙控口串接小流量的電磁閥，當電磁鐵通電時，溢流閥的遙控口通油箱，此時液壓泵卸荷，溢流閥起到卸荷閥的作用。

安全保護：系統正常工作時，閥門關閉。當負載超過規定極限，即系統壓力超過溢流閥的調定壓力時，溢流閥開啟溢流，進行過載保護，使系統壓力不再增加，通常溢流閥的調定壓力比系統最高工作壓力高 10% - 20%。

調節流量：通過調整溢流閥的設置參數，可以精確控制液體通過閥門的流量，實現液壓系統的精確控制，有助于滿足不同工況下的工作需求。



技術規格

材料：鋼制藥筒鍍鋅，內部零件為硬化鋼。機身采用高強度鋁合金（鋼機身可根據要求提供）。

額定流量：40 升/分鐘

壓力設置：可達350 bar

壓力： 250 bar（標準） - 350 bar （ver. S）

調節方式：防漏螺釘或手旋鈕 （P/R）

重量： 0,800 Kg （std） - 2,150 Kg （ver. S）



應用領域

農業機械：如拖拉機、收割機等設備的液壓系統中，用于控制液壓回路中的壓力，防止系統壓力過高損壞液壓元件，確保農業機械的正常作業和液壓系統的安全穩定運行。

工業車輛：例如叉車、裝載機等，在其液壓升降和轉向系統中，雙十字直動式溢流閥可維持系統壓力穩定，保證車輛的操作性能和安全性。

起重機：在起重機的起升、變幅、回轉等液壓系統中，該溢流閥能有效控制壓力，防止因壓力異常導致的安全事故，確保起重機的可靠運行。

高空作業平臺：用于維持平臺升降和伸縮液壓系統的壓力穩定，保障高空作業人員的安全和設備的正常工作。

土方機械：如挖掘機、推土機等，在其液壓挖掘和推土作業系統中，F(xiàn)luid-Press 雙十字直動式溢流閥 FPM-D-40-1L 可保護液壓系統，使其在不同工況下都能穩定工作。

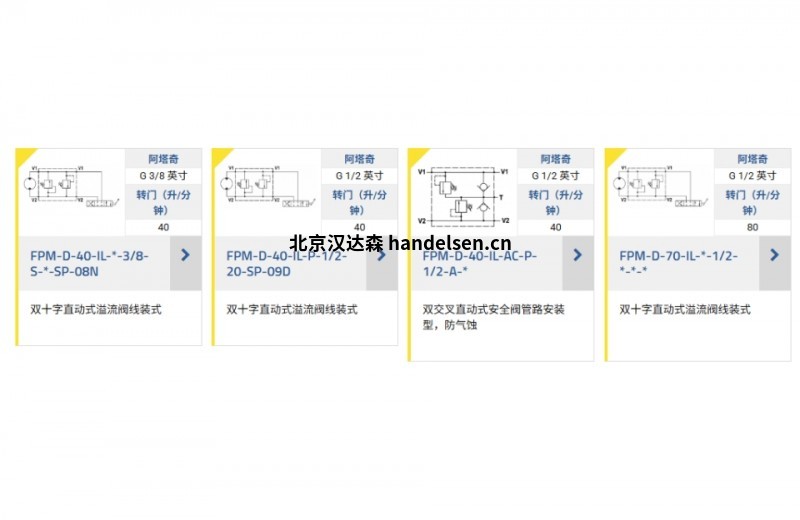

系列型號

FPM-D-40-1L-*-3/8雙十字直動式溢流閥線裝式

FPM-D-40-1L-*-3/8-S-*-SP-08N雙十字直動式溢流閥線裝式

FPM-D-40-IL-P-1/2-20-SP-09D雙十字直動式溢流閥線裝式

EPM-D-40-IL-AC-P-1/2-A-*雙交叉直動式安全閥管路安裝型，防氣蝕

FPM-D-70-1L-*_1/2雙十字直動式溢流閥線裝式
