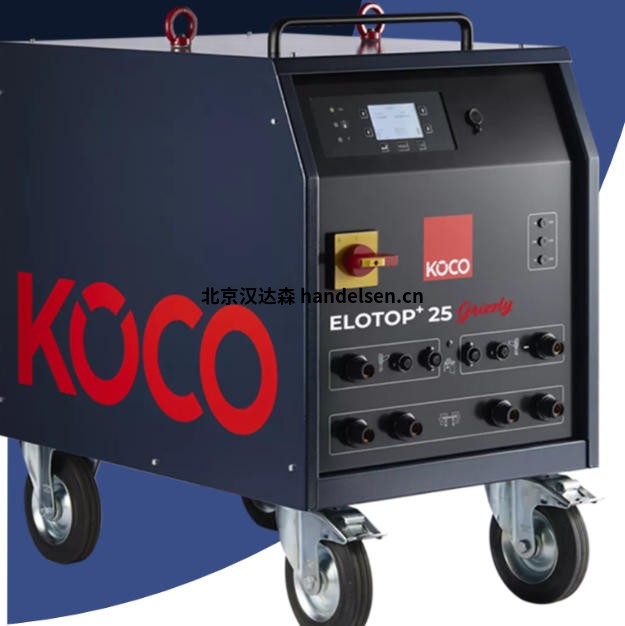

ELOTOP + 系列
核心亮點
具備自我診斷功能，可監測：超溫、控制線短路、電網缺相及引弧電流故障
全控型晶閘管整流橋
微處理器控制
恒流調節
自動復位保護
電網連接（特殊電壓）：可選配
控制單元防塵防潮
粉末涂層鋼制外殼
螺柱計數功能
自動化組件連接：可選配
技術參數
技術參數 型號 A 型號 B
帶陶瓷環螺柱焊接的螺柱直徑（Ø） 3-14 mm 6-22 mm
短周期螺柱焊接的螺柱直徑（Ø） 3-10 mm -（不支持）
保護氣體螺柱焊接的螺柱直徑（Ø） 3-12 mm 6-16 mm
保護氣體配置 標配 可選配
電流調節范圍（無級） 150-1000 A 300-2000 A
時間調節范圍（無級） 20-1000 ms 100-1500 ms
保護氣體預流時間 100-2000 ms 100-2000 ms
保護氣體后流時間 100-1000 ms 100-1000 ms
參數組存儲容量 20 組 20 組
最大螺柱焊接速度（個 / 分鐘） 直徑 3mm 時 49 個 / 分鐘；直徑 14mm 時 4 個 / 分鐘 * 直徑 6mm 時 45 個 / 分鐘；直徑 22mm 時 4 個 / 分鐘 *
電網連接 三相 50/60 Hz 三相 50/60 Hz
電網插頭（400V，CEE 標準） 32 A 63 A
設備連接線（400V，長度 5m） 4 mm² 16 mm²
設備連接線（208V/230V/460V） - ** - **
電網慢熔保險（400V） 35 A 63/80 A
特殊電壓設備（208V/230V/460V）電網慢熔保險 50 A/50 A/35 A ** 150 A/80 A/63 A **
電網最大功耗（P?max） 73 kVA 156 kVA
對應焊接電流及線徑下的最大焊接電纜長度 800A/30m（線徑 70mm²） 1600A/40m（線徑 95mm²）
電網電壓公差 -15%/+6% -15%/+6%
防護等級 IP 23 IP 23
防護類別 I 類 I 類
冷卻方式 自然冷卻（AF） 自然冷卻（AF）
儲存溫度范圍 -20°C 至 + 70°C -20°C 至 + 70°C
相對濕度 40°C 時最高 50%；20°C 時最高 90% 40°C 時最高 50%；20°C 時最高 90%
外殼尺寸（長 × 寬 × 高） 555×308×535 mm 805×430×730 mm
定向輪 / 固定輪 2 個 / 2 個 2 個 / 2 個
把手 2 個 1 個
吊環 2 個 2 個
重量 約 85 kg 約 190 kg
焊槍接口 1 個 1 個
接地端子 1 個 2 個
額外功能說明
菜單導航：多語言支持
柱頭螺柱參數庫
基于電流、電壓及行程曲線的過程控制；基于平均值與偏差的焊接質量評估
參數文檔記錄：支持以 “CSV 格式” 存儲過程數據與曲線，配備 USB 接口
故障日志存儲（用于售后服務）
兼容所有現有及未來的 KÖCO 升降系統
搭配帶測量傳感器的螺柱焊槍時，可顯示螺柱突出長度
顯示屏鎖定功能
支持通過擴展模塊（如 LTE 模塊、自動化接口等）實現未來功能拓展

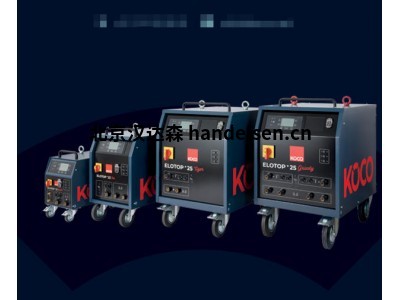

主要型號
Köster ELOTOP 510
Köster ELOTOP 810
Köster ELOTOP 1010
Köster ELOTOP 1710
Köster ELOTOP 2010
Köster ELOTOP 3010
Köster ELOTOP 3020
Köster ELOTOP 6020
Köster ELOTOP 502
Köster ELOTOP 502-ISO
Köster ELOTOP+13
Köster ELOTOP+22
Köster ELOTOP+25
Köster INVERTER 1305i
Köster INVERTER 905i
Köster INVERTER 1805i
Köster INVERTER 2305i
Köster INVERTER 805i-8
Köster INVERTER 805i-10
Köster KST 108
Köster KST 110
Köster INOTOP 1704
Köster INOTOP 3004-2
Köster ELOFIX 8
