在重工業、風電、礦山機械、大型泵與壓縮機等關鍵領域，螺栓連接的可靠性與精度直接決定了設備的安全運行與使用壽命。傳統扭矩緊固方法常受摩擦系數影響，預緊力離散度高，難以滿足現代高要求工況。德國 Schaaf GmbH 公司憑借其在液壓螺栓預緊技術領域的深厚積淀，推出了 HM PG11 型液壓螺母，成為工程師們解決高精度、高效率預緊難題的利器。
| 馬世宇 QQ： 2850590587 手機：13002495941 電話：010-64714988-213 傳真：010-64714988-668 郵件：tk3@handelsen.cn |
 |
 |

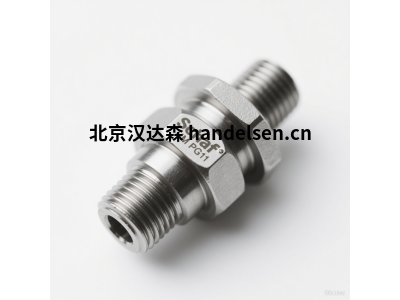

Schaaf HM PG11 是 HM 系列中的一款中型液壓螺母，專為需要高預緊力、精確控制、空間受限的應用場景設計。其核心價值在于：
1. 無與倫比的預緊精度： 通過液壓原理直接施加拉力，消除摩擦系數影響，預緊力控制精度遠高于傳統扭矩或液壓扳手（通?？蛇_(dá) ±3% 以內）。
2. 的預緊力： 利用帕斯卡原理，以相對較小的輸入液壓壓力（工作壓力高達 3000 bar）即可在螺栓上產生巨大的軸向拉伸力，輕松實現超大規格螺栓的緊固。
3. 緊湊的設計： HM PG11 在提供強大預緊力的同時，保持了相對緊湊的徑向尺寸，特別適合空間受限的安裝環境。
4. 操作簡便高效： 使用標準液壓泵站連接，單人即可操作，顯著縮短大型螺栓的緊固和拆卸時間，提高工作效率，降低人工成本。
5. 安全性提升： 預緊過程平穩可控，避免沖擊載荷；精確的預緊力確保螺栓受力均勻，極大降低螺栓疲勞失效、松動或斷裂的風險。
6. 重復使用性： 采用高強度材料和精密制造工藝，經久耐用，可反復使用，降低長期使用成本。
典型應用領域：
· 風力發電機： 主軸軸承、齒輪箱、偏航和變槳軸承、發電機定子等關鍵部位的螺栓連接。
· 礦山與工程機械： 破碎機主軸、大型軸承座、回轉支承、履帶鏈節。
· 泵與壓縮機： 殼體法蘭、軸承端蓋、聯軸器。
· 船舶推進系統： 螺旋槳軸法蘭、艉管軸承。
· 水電設備： 水輪機轉子、導水機構。
· 鋼鐵冶金設備： 軋機牌坊、輥系軸承座。
1. 結構與工作原理：
o 主體： 由高強度合金鋼（如 42CrMo4+QT）精密加工而成，確保在超高壓力下的結構強度和穩定性。主體內部包含液壓腔室。
o 活塞： 同樣采用高強度材料，是施加拉力的核心運動部件。活塞與主體間有精密的滑動密封。
o 密封系統： 采用多道高品質密封圈（如聚氨酯或組合密封），在超高壓力下（3000 bar）提供可靠密封，防止液壓油泄漏，是保證性能和壽命的關鍵。
o 加壓接口： 標準配置 G1/4" 內螺紋接口，用于連接液壓軟管和泵站。
o 鋼珠/卡環槽： 在活塞末端設計有凹槽，用于容納鋼珠或安裝卡環（根據具體設計變體），在泄壓后機械鎖緊螺母位置，維持預緊力。
o 工作流程：
1. 將 HM PG11 旋入目標螺栓。
2. 連接液壓泵站。
3. 加壓：液壓油進入腔室，推動活塞軸向移動，從而直接拉伸螺栓。螺栓被拉長。
4. 手動旋緊：在達到目標壓力（即目標預緊力）后，手動（使用普通扳手或沖擊扳手）將 HM PG11 的鎖緊螺母旋緊，使其緊貼支撐面。（關鍵步驟：此步驟將螺栓的彈性伸長量轉化為所需的夾緊力）
5. 泄壓并機械鎖緊： 緩慢釋放液壓壓力。此時，被拉伸的螺栓試圖回縮，但由于鎖緊螺母已旋緊，這個回縮力會將鎖緊螺母、HM PG11 主體以及被連接件緊緊壓在一起，形成穩定的夾緊力。同時，活塞在回縮時，其凹槽內的鋼珠會滑入主體內壁對應的環形槽中（或卡環到位），機械鎖定活塞位置，防止其意外回退，確保預緊力持久可靠。
6. 斷開液壓軟管。
2. 關鍵性能參數 (典型值，具體以數據表為準)：
o 型號標識： HM PG11 通常后跟數字表示適用的螺紋規格 (如 HM PG11 M36)。
o 工作壓力： 3000 bar (43500 psi) - Schaaf HM 系列的標志性高性能指標。
o 適用螺栓規格： 覆蓋常用的大中型螺栓范圍 (例如 M30, M33, M36, M39, M42, M45, M48, M52, M56, M60 等，具體范圍需查型號表)。
o 大拉伸力/預緊力： 根據螺栓規格不同，可達數百甚至上千 kN。例如，HM PG11 M36 的大拉伸力可能在 1000 kN 量級。（務必查閱具體型號的技術手冊獲取精確值）
o 行程： 有限的活塞行程 (通常幾毫米)，足以產生螺栓所需的彈性伸長量。行程大小是選型時需要考慮的因素。
o 液壓介質： 通常使用礦物基液壓油或符合要求的潤滑脂。
o 材料： 主體與活塞：高強度合金鋼 (如 42CrMo4 V)，熱處理 (調質 QT)。
o 表面處理： 通常為磷化或鍍鋅，提高防腐能力。
o 密封材料： 高性能聚氨酯 (PU) 或類似材料，耐高壓、耐油。
3. 選型指南：
o 螺栓規格： 首要匹配螺栓的螺紋直徑和螺距。
o 所需預緊力： 根據連接設計計算出的目標預緊力必須小于所選 HM PG11 型號在該螺栓規格下的大允許拉伸力 (需參考 Schaaf 提供的技術數據表，該表會列出每種螺母型號對應不同螺栓規格的大拉伸力)。
o 安裝空間： 確認 HM PG11 的徑向和軸向尺寸是否滿足安裝位置的空間要求。
o 壓力范圍： 確保選用的液壓泵站能提供 HM PG11 所需的工作壓力 (高 3000 bar)。
o 特殊要求： 是否需要防腐蝕涂層 (如達克羅)、特殊密封材料 (耐高溫、耐化學品) 等。
場景對比：傳統扭矩法 vs. Schaaf HM PG11
· 目標： 緊固一臺 2MW 風力發電機主軸軸承上的 M36x4 螺栓，設計預緊力 Fv = 450 kN。
· 傳統扭矩法：
o 需要巨大的液壓扳手或加長杠桿。
o 摩擦系數 (螺紋、支撐面) 的微小變化會導致預緊力嚴重離散 (可能 ±30% 或更高)。
o 部分螺栓可能欠緊 (松動風險)，部分可能過緊 (螺栓過載斷裂風險)。
o 操作耗時費力，存在人身安全隱患。
o 難以精確達到并驗證目標預緊力。
· Schaaf HM PG11 (如 HM PG11 M36)：
o 根據數據表，該型號在 M36 螺栓上大拉伸力遠大于 450 kN，滿足要求。
o 連接標準 3000 bar 液壓泵站。
o 加壓至計算/查表對應的壓力值 (例如，假設需要 1200 bar)，即可精確產生 450 kN 的螺栓拉伸力。
o 輕松手動旋緊鎖緊螺母。
o 泄壓，活塞被鋼珠機械鎖死。
o 結果：所有螺栓均精確獲得 450 kN ±3% 的預緊力，受力均勻，連接可靠。操作快速、安全、可控。
1. 安裝準備：
o 清潔螺栓螺紋、螺母接觸面和 HM PG11 內部螺紋。
o 在螺栓螺紋和 HM PG11 的螺紋及活塞滑動面涂抹 Schaaf 推薦的潤滑脂 (如 Optimoly TA)，至關重要！這能減少摩擦，確保預緊力精度，并保護密封。
o 手動將 HM PG11 旋入螺栓，確保初始接觸良好。
2. 加壓操作：
o 使用符合壓力要求的、狀況良好的液壓泵站和軟管。
o 確保連接快速接頭清潔、牢固。
o 緩慢、平穩地加壓至目標壓力。避免沖擊加壓。
o 在壓力下手動擰緊鎖緊螺母，直至其緊貼支撐面。這是將螺栓伸長轉化為夾緊力的關鍵一步！必須使用合適的工具確保擰緊到位。
3. 泄壓與鎖緊：
o 緩慢、可控地泄壓。
o 泄壓過程中，觀察活塞應被鋼珠或卡環可靠鎖住，無回退跡象。
4. 拆卸：
o 連接泵站。
o 施加少量壓力 (通常只需幾十 bar)，使活塞略微伸出，解除鋼珠/卡環的機械鎖緊。
o 手動旋松鎖緊螺母。
o 泄壓后，即可旋下 HM PG11。
5. 維護保養：
o 每次使用前后仔細檢查：密封圈是否有磨損、切口、老化跡象；螺紋是否損傷；活塞和主體表面是否有劃痕或點蝕；鋼珠/卡環是否完好。
o 定期更換密封件： 密封件是易損件。根據使用頻率和工作環境，制定預防性更換計劃（如每使用 50-100 次，或每年一次，以先到者為準）。使用 Schaaf 原廠密封包。
o 清潔： 使用后清潔，去除污垢和舊油脂。存放在干燥、清潔的環境中。
o 潤滑： 每次組裝前，務必在部位涂抹足量正確的潤滑脂。
o 校準 (可選但推薦)： 對于極其關鍵的應用，可定期將 HM PG11 送至有資質的實驗室進行力學校準，驗證其輸出力與壓力關系的準確性。
投資 Schaaf HM PG11 不僅僅是購買一個工具，更是為關鍵設備連接注入了可靠性、效率與安全性的基因：
· 降低風險成本： 精確的預緊力顯著減少螺栓失效、設備意外停機、甚至安全事故的風險，避免高昂的維修、停產和安全賠償損失。
· 提升設備壽命： 均勻的載荷分布減少了螺栓和連接件的疲勞，延長了設備整體使用壽命。
· 優化維護效率： 快速簡便的操作大幅縮短檢修時間窗口，提高設備可用性，降低維護成本。
· 保證工藝質量： 在精密裝配（如高精度機床主軸、透平機械）中，確保連接剛度一致，保障終產品質量。
· 德國品質保障： Schaaf 代表了德國制造的嚴謹、精密和可靠性，其嚴格的質量控制體系和優質材料選擇為用戶提供長期信心。
Schaaf 液壓螺母 HM PG11 是解決高要求螺栓連接預緊挑戰的工程技術結晶。它將液壓力的直接、可控與機械鎖緊的可靠性結合，突破了傳統緊固方法的精度和效率瓶頸。在追求設備零故障、運行高效率、維護低成本的時代，HM PG11 已成為風電、重工、能源等關鍵行業工程師精密工具。理解其原理，掌握其選型與應用要點，并遵循規范的維護流程，將大化釋放這款德國精品的潛力，為您的關鍵設備連接筑起一道堅實可靠的高性能屏障。在選擇高精度預緊解決方案時，Schaaf HM PG11 無疑是一個值得信賴和投資的產品。
