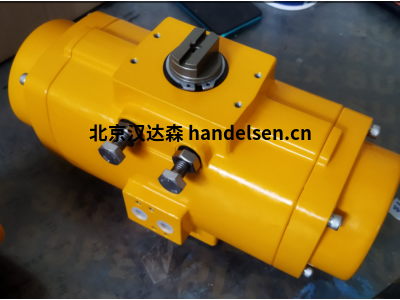

德國EL-O-Matic驅動器FS0200

EL-O-Matic F-Series 產品數據表

一、基本規格

‌扭矩范圍‌：

雙作用：119至38,510 lbf.in (13.4至4,338 Nm) 在80 psig (5.5 barg)

彈簧復位：41至15,867 lbf.in (5至1,793 Nm) 彈簧端扭矩在最大彈簧設定時

‌壓力范圍‌：

雙作用：2.9至120 psig (0.2至8.3 barg)

彈簧復位：87至120 psig (6至8.3 barg)，最大彈簧設定時43.5至120 psig (3至8.3 barg)，彈簧數量減少

‌壓力介質‌：空氣、干燥或潤滑和非惰性氣體；露點至少比環境溫度低10K；對于零度以下應用，需采取適當措施

二、性能參數

‌循環壽命‌：正常工作壽命為500,000次循環（根據EN15714-3標準，1次循環包括1次開啟行程和1次關閉行程）

‌溫度范圍‌：

標準：-4 °F至176 °F (-20 °C至+80 °C)

可選：

低溫：-40 °F至176 °F (-40 °C至+80 °C)

高溫：+14 °F至250 °F (-10 °C至+120 °C)

‌旋轉角度‌：

工廠設定為90°

可調范圍：

尺寸25至600：-5°至+10° 和 +80°至95°

尺寸950至4000：-3°至+10° 和 +80°至93°

三、物理特性

‌表面處理‌：

機體：鉻酸鹽和聚氨酯粉末涂層

端蓋：尺寸25至600為陽極氧化和聚氨酯粉末涂層；尺寸12和950至4000為鉻酸鹽和聚氨酯粉末涂層

活塞：鉻酸鹽處理

小齒輪：硬陽極氧化

緊固件：不銹鋼或Deltatone®涂層

‌重量‌：根據不同型號和是否為雙作用或彈簧復位，重量有所不同（具體數據見原文）

‌循環時間‌：開啟行程和關閉行程的時間根據不同型號有所不同（具體數據見原文）

四、潤滑與合規性

‌潤滑‌：使用Castrol高溫潤滑脂（或等效產品）

‌合規性‌：

閥法蘭：ISO 5211/DIN3337

電磁閥法蘭：VDE/VDI 3845 (NAMUR)

附件法蘭：VDE/VDI 3845 (NAMUR)

歐洲指令：ATEX、PED和機械指令

RoHS2合規性：需聯系最近的Emerson代表

SIL 3評級：根據IEC 61508-1-7:2010

EAC海關聯盟：符合俄羅斯TR010和TR012標準

EL-O-MaticF 12

EL-O-MaticF 25

EL-O-MaticF40

EL-O-MaticF 65

張曼麗 QQ：3541447690   手機：18500768072 電話：010-64714988-195 傳真：010-84786709-667 郵件：sales95@handelsen.cn

EL-O-MaticF100

EL-O-MaticF150

EL-O-MaticF200

EL-O-MaticF350

EL-O-MaticF 600

EL-O-MaticF950

EL-O-MaticF1600

EL-O-MaticF 2500

EL-O-MaticF4000

EL-O-Matic采用粉末涂層，并配有特殊的高耐腐蝕性鋁制小齒輪設計和不銹鋼緊固件，從而實現持久耐用的致動器設計。
