深入解析 LAM Technologies DS1078A：高性能步進驅動器的核心力量

在工業自動化、精密儀器和高端制造領域，精準可靠的運動控制是核心需求。LAM Technologies 作為全球領先的運動控制解決方案提供商，其 DS1078A 步進驅動器憑借出色的性能和穩定性，已成為眾多應用中的理想選擇。本文將帶您全面了解這款驅動器的技術特性、工作原理、應用優勢及實際使用技巧。

一、DS1078A 驅動器核心定位與技術亮點

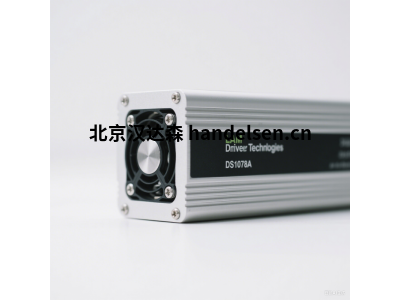

DS1078A 是一款 高性能數字式兩相步進電機驅動器，專為驅動 NEMA 17、23 及部分 34 尺寸的兩相混合式步進電機設計。它融合了 LAM Technologies 在運動控制領域的深厚積累，具備以下核心優勢：

1. 寬電壓適應： 支持 18-50VDC 的寬范圍直流輸入電壓，既能滿足低壓設備需求，也能驅動更高功率電機，適配性極強。

2. 高輸出電流： 峰值輸出電流高達 7.8A，持續電流達 5.5A RMS，輕松驅動中高扭矩步進電機。

3. 精密細分控制： 提供從 全步（200步/圈）到最高128細分（25600步/圈） 的豐富細分選項，顯著提升電機運行平滑度、降低振動噪音、提高定位精度和分辨率。

4. 先進電流控制：

   • 自動半流功能： 電機停轉時自動降低相電流（約50%），大幅減少發熱和能耗。

   • 智能電流調節： 根據負載動態優化電流輸出，在保證扭矩的同時提升效率。

5. 全面保護機制：

   • 過壓保護 (OVP)： 有效防止電源浪涌損壞。

   • 過流保護 (OCP)： 實時監測輸出電流，異常時快速關斷。

   • 過熱保護 (OTP)： 內置溫度傳感器，溫度過高自動降額或停機。

   • 電機短路/接地保護： 增強系統魯棒性。

6. 低發熱高效設計： 優化的電路設計和散熱結構，確保高功率輸出下溫升可控，提升系統長期可靠性。

7. 靈活控制接口： 兼容 脈沖+方向 (PUL/DIR) 和 雙脈沖 (CW/CCW) 兩種標準控制模式，方便連接 PLC、運動控制卡、單片機等各類控制器。

8. 便捷設置與診斷： 通過撥碼開關輕松設置電流值和細分步數；LED 狀態指示燈提供電源、運行及故障狀態的直觀反饋。

二、DS1078A 如何實現卓越性能：關鍵技術解析

1. 微步驅動技術：

   • 通過精密的電流矢量控制，將電機的一個整步角分解成多個微步（如 1/2, 1/4, 1/8, ..., 1/128）。

   • 電流波形更接近理想的正弦波，顯著減少電機轉矩脈動，帶來近乎無振動的平滑運動體驗。

2. 自適應電流優化算法：

   • 驅動器動態監測電機運行狀態（速度、負載），實時調整相電流大小。

   • 在低速或高負載時提供充足扭矩，在高速或輕載時降低電流以減少發熱和能耗。

3. 多重閉環保護網絡：

   • 硬件級保護電路（如比較器、MOSFET 驅動保護）實現納秒級快速響應。

   • 軟件算法持續監控關鍵參數（電壓、電流、溫度），形成多層次防護網，保障驅動器和電機的安全。

4. 低阻抗高效功率拓撲：

   • 采用高性能功率 MOSFET 和優化的 PCB 布局，降低導通損耗和開關損耗。

   • 配合高效散熱設計（如金屬外殼導熱），確保能量高效轉化為機械動力而非熱量。

三、DS1078A 的典型應用場景：驅動精準運動

憑借其穩定性和高動態響應，DS1078A 廣泛應用于對運動控制有較高要求的領域：

1. 自動化生產設備：

   • 精密點膠機、自動鎖螺絲機

   • PCB 鉆孔/分板設備、SMT 貼片機輔助軸

   • 激光切割/雕刻機 (X/Y/Z軸)

   • 小型 CNC 雕刻機/銑床

2. 醫療與生命科學儀器：

   • 顯微鏡自動平臺、切片機

   • 液體處理工作站 (移液、分液)

   • 診斷設備樣本傳送機構

3. 檢測與測量設備：

   • 機器視覺定位平臺、AOI 檢測設備

   • 三坐標測量機 (CMM) 輔助軸

   • 光譜儀樣品掃描臺

4. 專業影像與舞臺設備：

   • 攝影滑軌、云臺控制系統

   • 燈光搖臂、自動變焦/對焦控制

5. 包裝與物料搬運：

   • 小型分揀機、精密灌裝機

   • 實驗室自動化樣品傳輸線

6. 機器人技術： 協作機器人關節驅動、教育機器人平臺。

四、選型與使用指南：發揮 DS1078A 最大效能

1. 電機匹配：

   • 確認電機類型： 必須為 兩相混合式步進電機。

   • 匹配電流： 選擇電機額定電流在 DS1078A 輸出電流范圍（最大 5.5A RMS）內的型號。建議電機額定電流略小于或等于驅動器設定電流。

   • 匹配電壓： 電源電壓在 18-50VDC 內。一般建議選擇接近電機額定電壓或稍高的電壓（需考慮驅動器耐壓），以提高高速性能。

2. 電源選擇：

   • 選用 直流開關電源，功率容量需大于 電源電壓 V * 驅動器設定電流 I * 2（考慮兩相），并留有一定余量（建議 20-30%）。

   • 電源質量要好，紋波小。在輸入端并聯大容量電解電容（如 4700uF 以上，耐壓高于電源電壓）可有效改善動態響應和穩定性。

3. 正確接線：

   • 電源 (V+, GND)： 嚴格注意極性，反接必損！

   • 電機 (A+, A-, B+, B-)： 按說明書或電機標識連接。若振動大或方向反，可嘗試交換同一相的兩線（如 A+ 和 A-）或交換兩相（A 相和 B 相）。

   • 控制信號 (PUL/DIR/ENA)： 通常需控制器側加限流電阻（如 1K-2KΩ）連接到驅動器的光耦輸入。確保共地（GND）連接可靠。

4. 撥碼開關設置：

   • 電流設定 (I-SEL)： 根據電機額定電流和實際需求（發熱、扭矩），通過撥碼組合選擇最接近的電流值。切勿超過電機額定電流！

   • 細分設定 (STEP-SEL)： 根據應用對平滑性、噪音、分辨率和速度的要求選擇合適的細分數。高細分（如 16, 32, 64）用于低速精密定位；低細分（如 2, 4）或全步用于高速運行。

5. 調試與優化：

   • 初始上電先設置較低電流和細分數測試。

   • 逐步增加電流至滿足扭矩需求且溫升可接受。

   • 調整細分數，觀察電機運行平滑度和噪音，找到最佳平衡點。

   • 充分利用 自動半流 功能（通常默認開啟）減少停轉發熱。

6. 散熱與安裝：

   • 驅動器應安裝在通風良好處。

   • 若工作電流較大或環境溫度高，建議安裝在金屬機柜或散熱器上以利散熱。

   • 避免驅動器堆疊或靠近其他大熱源。

五、常見問題與解決方案

1. 電機不動：

   • 檢查電源是否接通，電壓是否在范圍內，極性是否正確。

   • 檢查使能信號 (ENA) 是否有效（通常低電平使能，需檢查接線和控制器邏輯）。

   • 檢查脈沖信號 (PUL) 是否正常（頻率、電壓、接線）。

   • 檢查電機接線是否牢固且相位正確。

   • 檢查撥碼開關設置（特別是電流）是否過低。

2. 電機振動或噪音大：

   • 首要檢查： 當前細分設置是否過低？嘗試提高細分數。

   • 電機或負載是否發生共振？嘗試微調驅動器輸入脈沖頻率避開共振點，或增加物理阻尼。

   • 電流設置是否過低（扭矩不足）或過高（可能引起振動）？適當調整。

   • 機械結構是否剛性不足或安裝不良？

3. 電機發熱嚴重：

   • 電流設置是否過高？降低至滿足扭矩需求的最低值。

   • 自動半流功能是否失效或未開啟？檢查設置。

   • 驅動器散熱是否不良？改善通風或加裝散熱器。

   • 電機是否持續工作在低速高扭矩或堵轉狀態？考慮優化運動曲線或增加強制散熱。

4. 驅動器報警 (紅燈常亮或閃爍)：

   • 過壓 (OVP)： 檢查電源電壓是否超過 50VDC，是否有大負載反電動勢？考慮增加泄放電阻或使用更高電壓規格驅動器。

   • 過流 (OCP)： 檢查電機是否短路、相間短路或?qū)Φ囟搪?？檢查電機接線。負載是否瞬間過大？

   • 過熱 (OTP)： 驅動器溫度過高。檢查散熱條件，降低工作電流，降低環境溫度。

   • 欠壓： 電源電壓過低（低于約 16VDC）。檢查電源。

六、總結：為何選擇 LAM DS1078A？

LAM Technologies DS1078A 驅動器代表了中高功率步進驅動技術的可靠之選。它通過：

• 寬電壓、高電流輸出 適應多樣電機與負載需求。

• 精細的微步控制 帶來卓越的運動平滑性與低噪聲體驗。

• 智能電流管理 顯著優化效率與溫控。

• 多重保護機制 為設備和人員提供堅實保障。

• 簡潔的撥碼設置與狀態指示 簡化安裝調試。

無論是升級現有設備還是設計新系統，DS1078A 都能為您的精密運動控制任務提供強大、高效且值得信賴的驅動力。其出色的性價比和 LAM Technologies 的技術支持網絡，使其在工業自動化、精密儀器和高端制造領域持續獲得廣泛應用和良好口碑。
