意大利 Casappa 齒輪分流器 PLD 系列峰值壓 280bar精準分流量



系列型號：

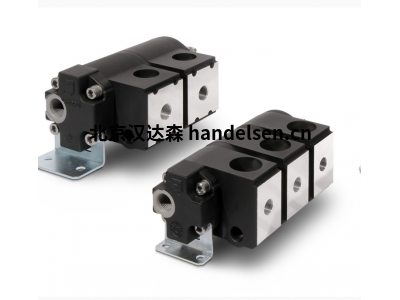

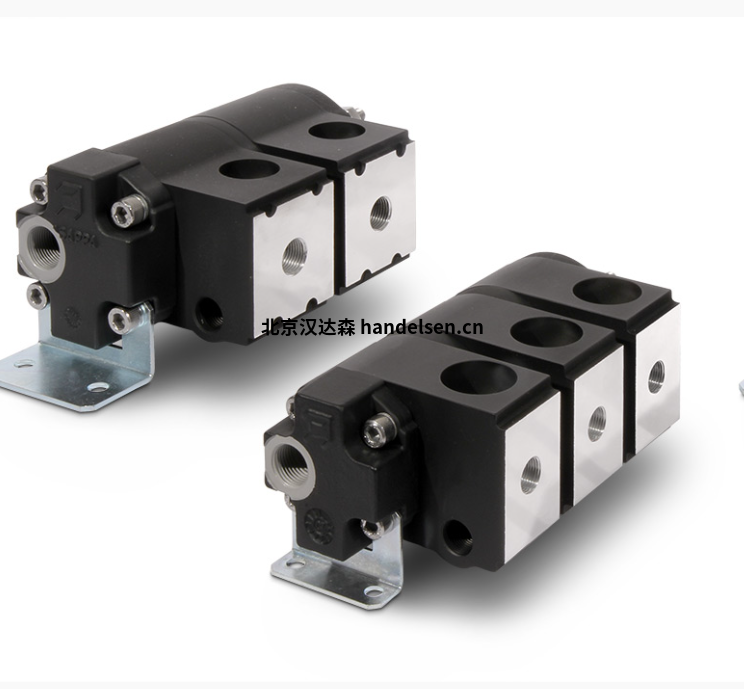

北極星（PLD）系列：由高強度鋁合金制成，可用作流量均衡器、流量分配器和增壓器。排量范圍從 0.13in³/rev（2.14cm³/rev）到 2.01in³/rev（33.03cm³/rev），分為 10、20 系列。最大峰值壓力為 4060psi（280bar），具有模塊化設計、精確的流量分配、內置溢流閥等特點，不同系列不同排量可級聯。

馬格力（HDD）系列：由鑄鐵制成，也可用作流量均衡器、流量分配器和增壓器。排量范圍從 1.05in³/rev（17.28cm³/rev）到 7.66in³/rev（125.63cm³/rev），分為 30、35 系列。最大峰值壓力為 4640psi（320bar），同樣具備模塊化設計、精確的流量分配等特性，且可級聯不同排量型號以滿足多樣化需求，還具有大流量的特點。



特點

具有復雜運動學的現代機械通常需要多個相互獨立且完全自主的運動。在流量平衡、流量分配應用以及高壓驅動方面，卡薩帕（CASAPPA）憑借其全面的 MAGNUM 30 和 MAGNUM 35 系列分流齒輪馬達做出響應，以合理的技術解決方案和較低成本傳遞流體動力。當這些旋轉分流器用于正確的應用時，它們能夠優化液壓回路并延長泵的使用壽命，從而降低安裝和運行成本。MAGNUM 系列旋轉分流器由兩個或多個通過公共軸內部連接的獨立齒輪段組成，因此每個段的輸出流量比率與其各自的排量成正比且恒定（不考慮容積效率方面的微小損失）。旋轉分流器不會耗散能量。如果某一段的出口壓力低于入口壓力，該段將作為馬達運行并從流體中吸收能量。這些能量不會以熱量形式被浪費，而是通過公共軸傳遞到其他段，由于其他段的出口壓力高于入口壓力，它們將繼續泵送。

這些部件可用作：

流量平衡閥

流量分配器

增壓器



工作原理

齒輪分流器可以看作是兩個或多個具有公共內部連接軸的部分分配器，根據截面位移保持通過每個截面的流量之間的恒定比率，從而實現精確的流量分配。當其中一個部分的出口壓力低于輸入壓力時，該部分將作為電動機運行并從流體中獲取能量，此能量通過公共軸轉移到作為泵運行的其他部分，因此需要其他部分的出口壓力大于入口壓力。

應用場景

廣泛應用于工程機械，如挖掘機、起重機等設備中的液壓系統，用于實現多點同步動作；也可用于冶金機械，在大型冶金設備中協調多個液壓缸的動作；還能應用于行走機械，如叉車、推土機等，用于驅動多個液壓執行元件；此外，在石化行業的石油鉆井平臺或化工設備中的液壓控制系統中也有應用。



主要型號

Casappa HDD 30×17

Casappa HDD 30×22

Casappa HDD 30×27

Casappa HDD 30×34

Casappa HDD 30×43

Casappa HDD 30×51

Casappa HDD 30×61

Casappa HDD 30×73

Casappa HDD 30×82

Casappa HDD 35×50

Casappa HDD 35×63

Casappa HDD 35×71

Casappa HDD 35×80

Casappa HDD 35×90

Casappa HDD 35×100

Casappa HDD 35×112

Casappa HDD 35×125
